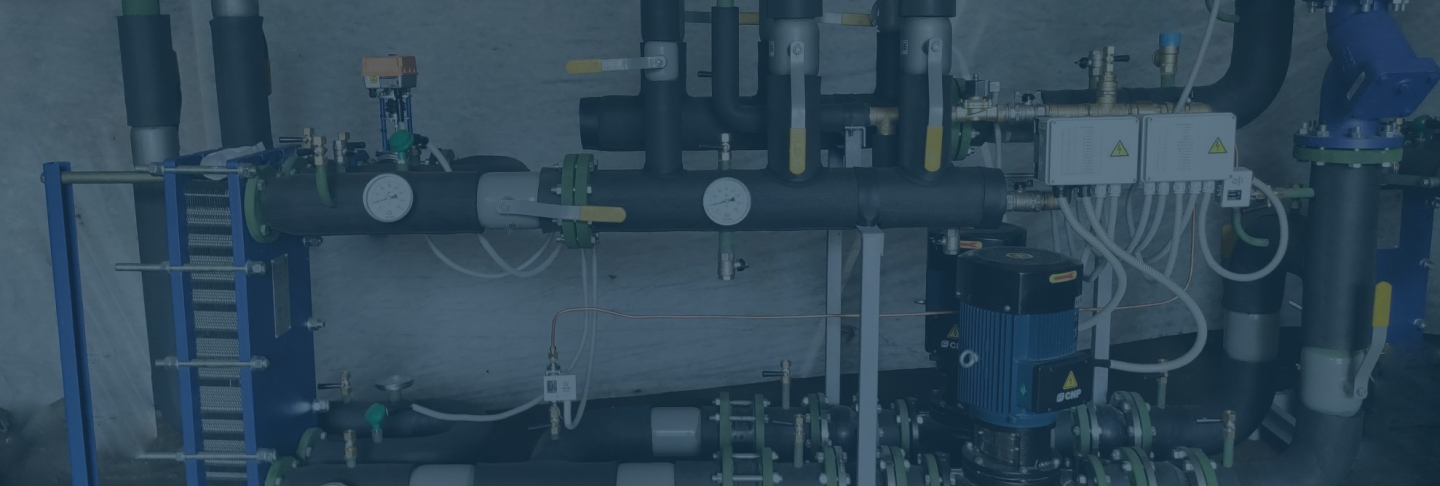

Индивидуальный тепловой пункт в блоке (БИТП) представляет собой несколько
функциональных блоков, соединенных между собой и выполняет функцию
регулирования теплоснабжения и горячего водоснабжения. Подключается
к теплосети и монтируется как на отдельных конструкциях (рамах), так
и на участках трубопроводов. Конструктивно представляет собой готовое
промышленное изделие. Разрабатывается индивидуально в зависимости от
параметров теплосистемы и требований заказчика.:
Маркировка нашей продукции:
Пункт индивидуальный тепловой блочный типа БИТП, маркировка «БИТП ТКСМ».
ТУ 4859-001-03509320-2017 «Пункты индивидуальные тепловые блочные»
Маркировка нашей продукции:
Пункт индивидуальный тепловой блочный типа БИТП, маркировка «БИТП ТКСМ».
ТУ 4859-001-03509320-2017 «Пункты индивидуальные тепловые блочные»
Выполненные проекты

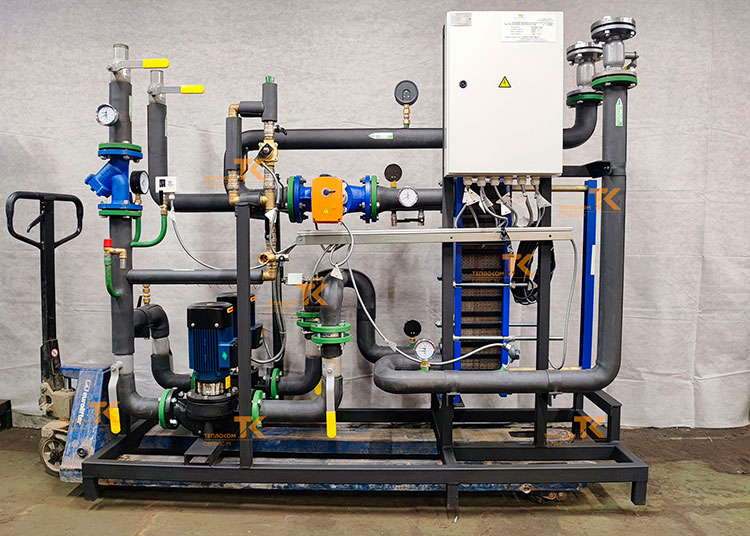

Индивидуальный тепловой блочный пункт управления системой обогрева бассейна в г.Донецке.

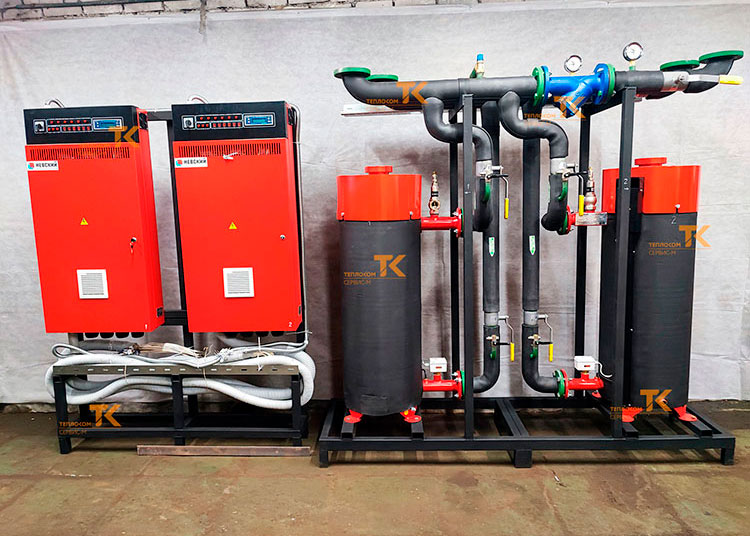

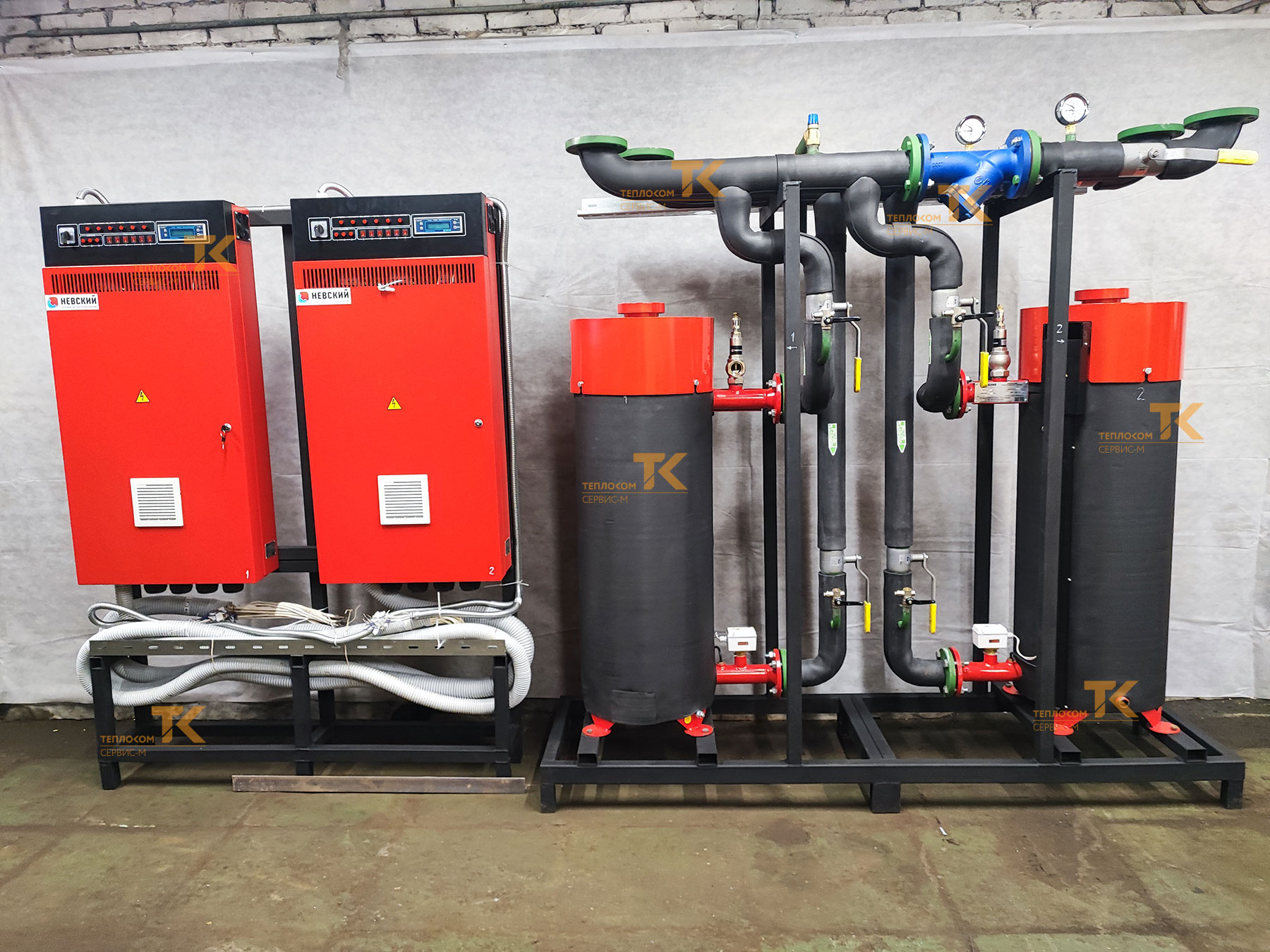

Индивидуальный тепловой модульно-блочный пункт управления системой ГВС с электрокотлами и узлом ввода,
для объекта «ВЖК на ОБП №2 Южно-Сюльдюкарского ЛУ» фото 1.

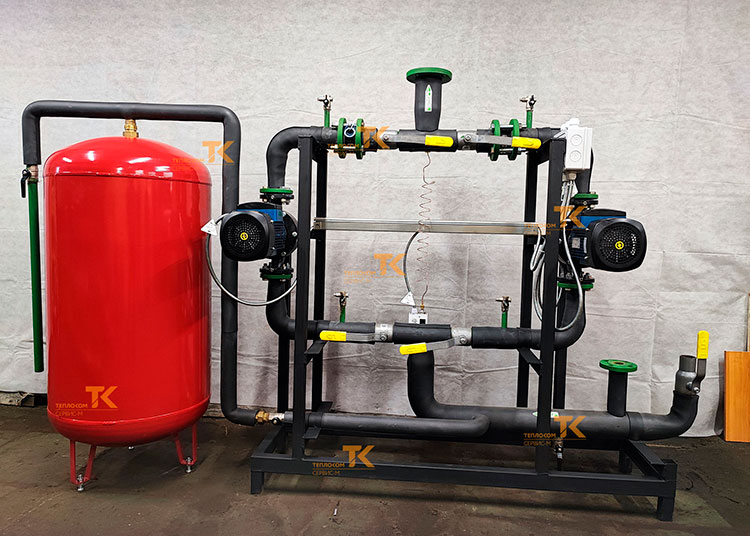

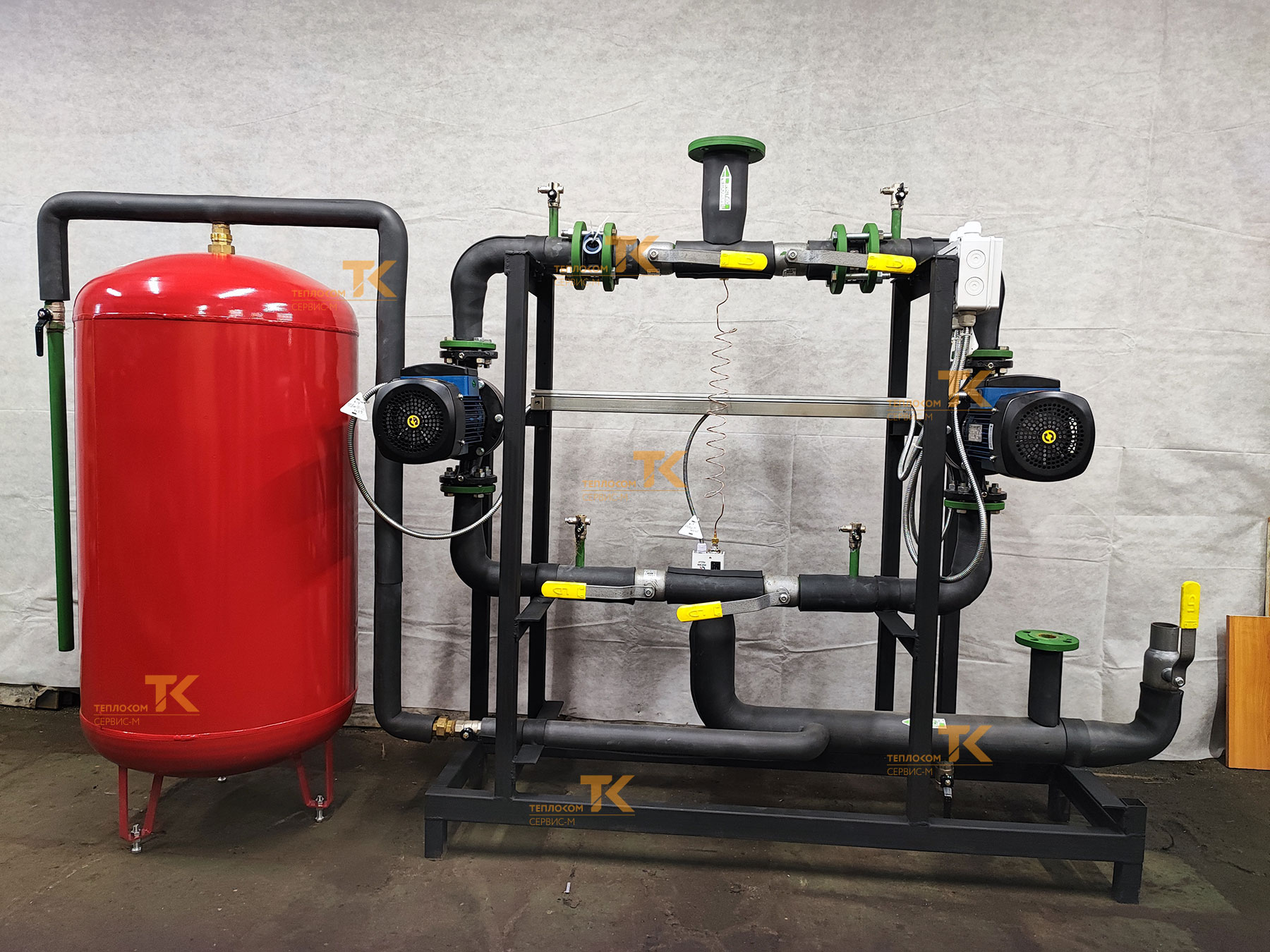

Индивидуальный тепловой модульно-блочный пункт управления системой ГВС с электрокотлами и узлом ввода,
для объекта «ВЖК на ОБП №2 Южно-Сюльдюкарского ЛУ» фото 2.

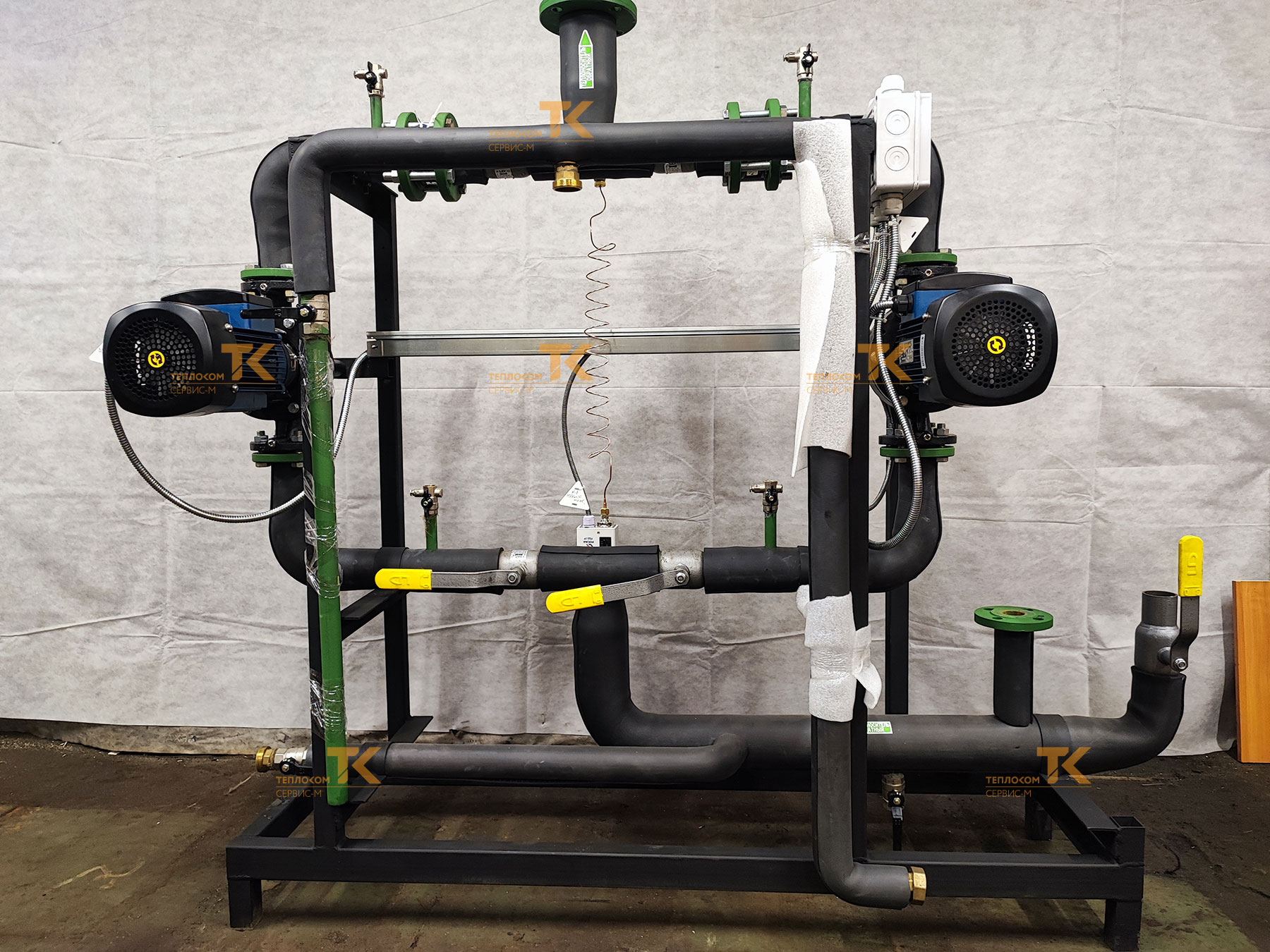

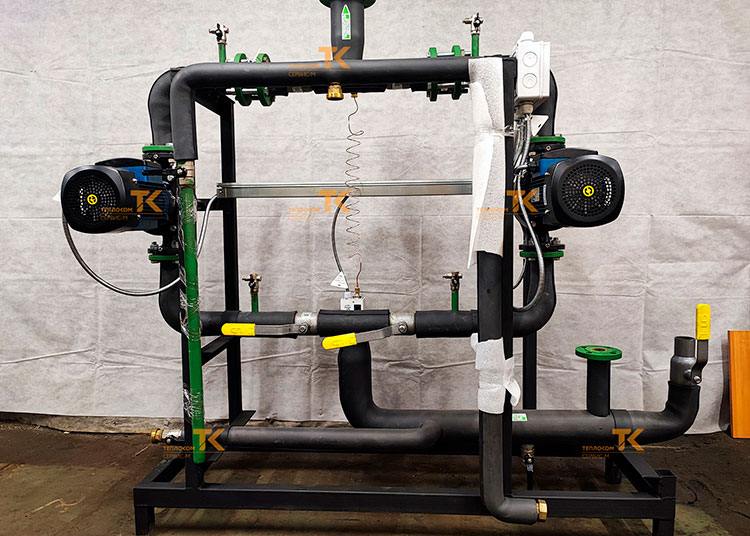

Индивидуальный тепловой модульно-блочный пункт управления системой ГВС с электрокотлами и узлом ввода,
для объекта «ВЖК на ОБП №2 Южно-Сюльдюкарского ЛУ» фото 3.

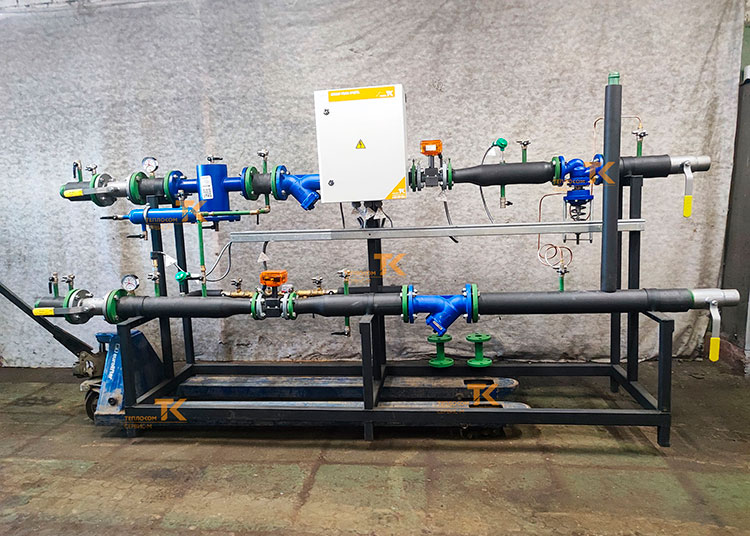

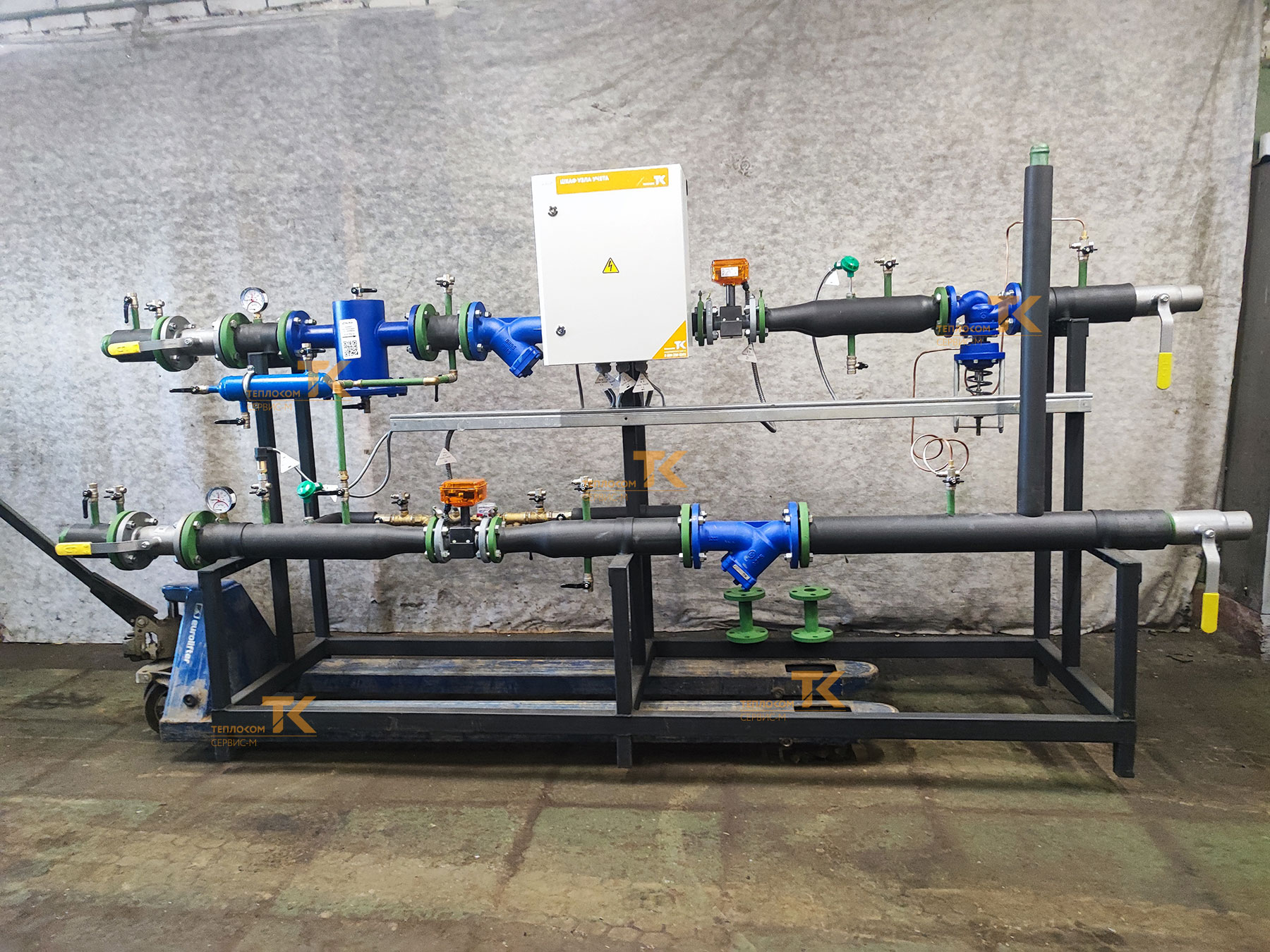

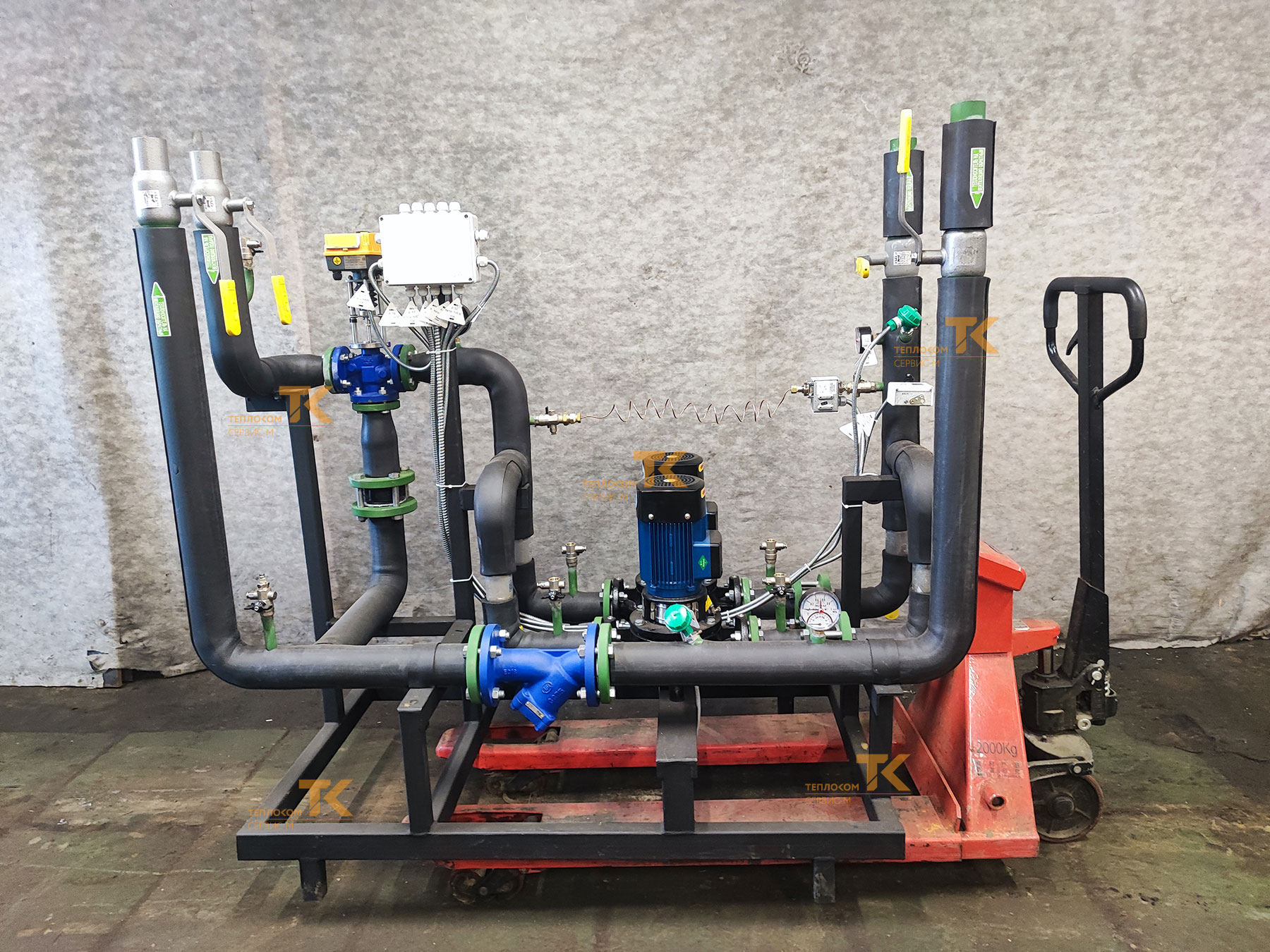

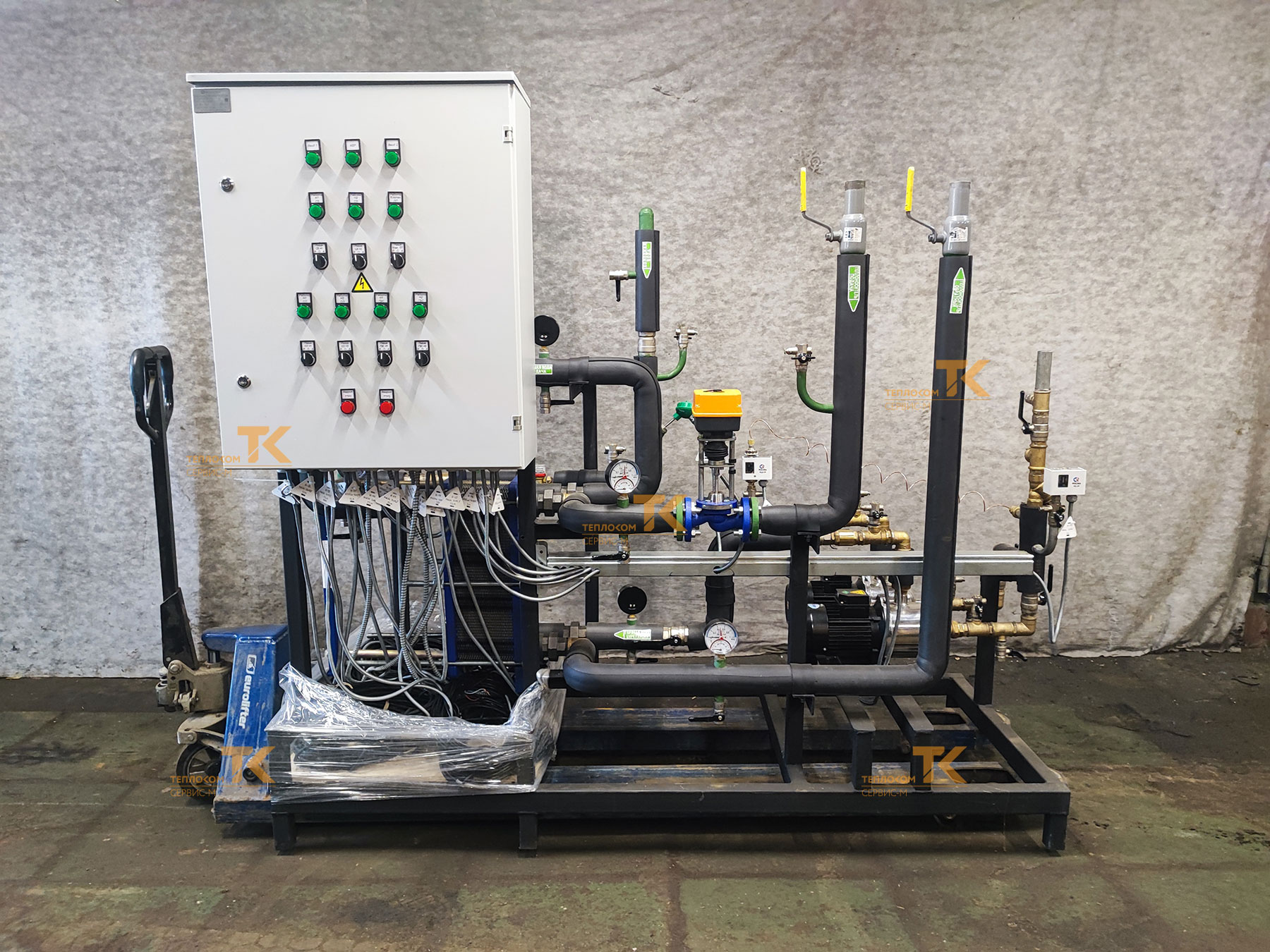

Индивидуальный тепловой модульно-блочный пункт управления системами вентиляции, отопления
и ГВС с узлами ввода и учёта тепловой энергии, для объекта « Дошкольное образовательное
учреждение (ДОУ) на 120 мест по адресу: Московская область, Мытищинский район, сельское поселение
Федоскинское, восточнее д. Шолохово, АОЗТ схп "Менжинец"».

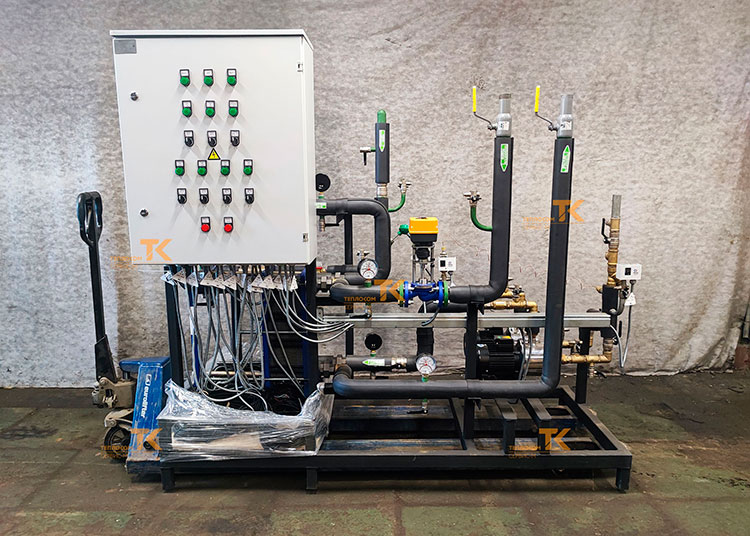

Индивидуальный тепловой модульно-блочный пункт управления системами вентиляции, отопления
и ГВС с узлами ввода и учёта тепловой энергии, для объекта « Дошкольное образовательное
учреждение (ДОУ) на 120 мест по адресу: Московская область, Мытищинский район, сельское поселение
Федоскинское, восточнее д. Шолохово, АОЗТ схп "Менжинец"».
Индивидуальный тепловой модульно-блочный пункт управления системами вентиляции, отопления
и ГВС с узлами ввода и учёта тепловой энергии, для объекта « Дошкольное образовательное
учреждение (ДОУ) на 120 мест по адресу: Московская область, Мытищинский район, сельское поселение
Федоскинское, восточнее д. Шолохово, АОЗТ схп "Менжинец"».

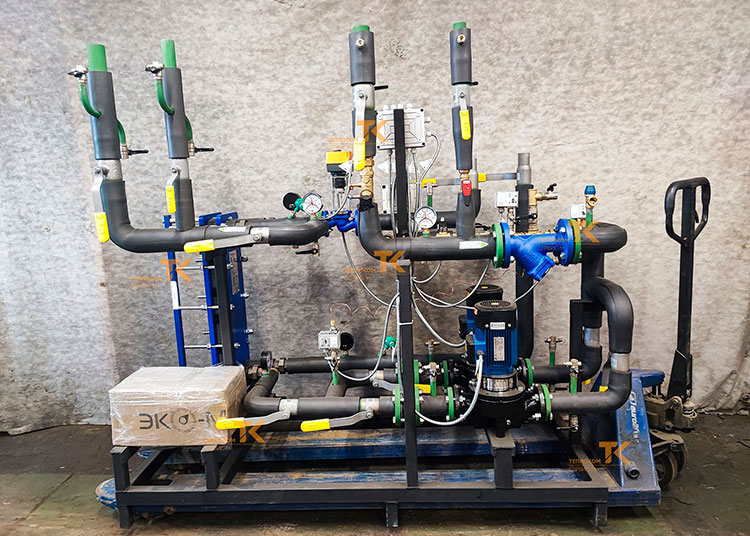

Индивидуальный тепловой модульно-блочный пункт управления системами вентиляции, отопления
и ГВС с узлами ввода и учёта тепловой энергии, для объекта « Дошкольное образовательное
учреждение (ДОУ) на 120 мест по адресу: Московская область, Мытищинский район, сельское поселение
Федоскинское, восточнее д. Шолохово, АОЗТ схп "Менжинец"».

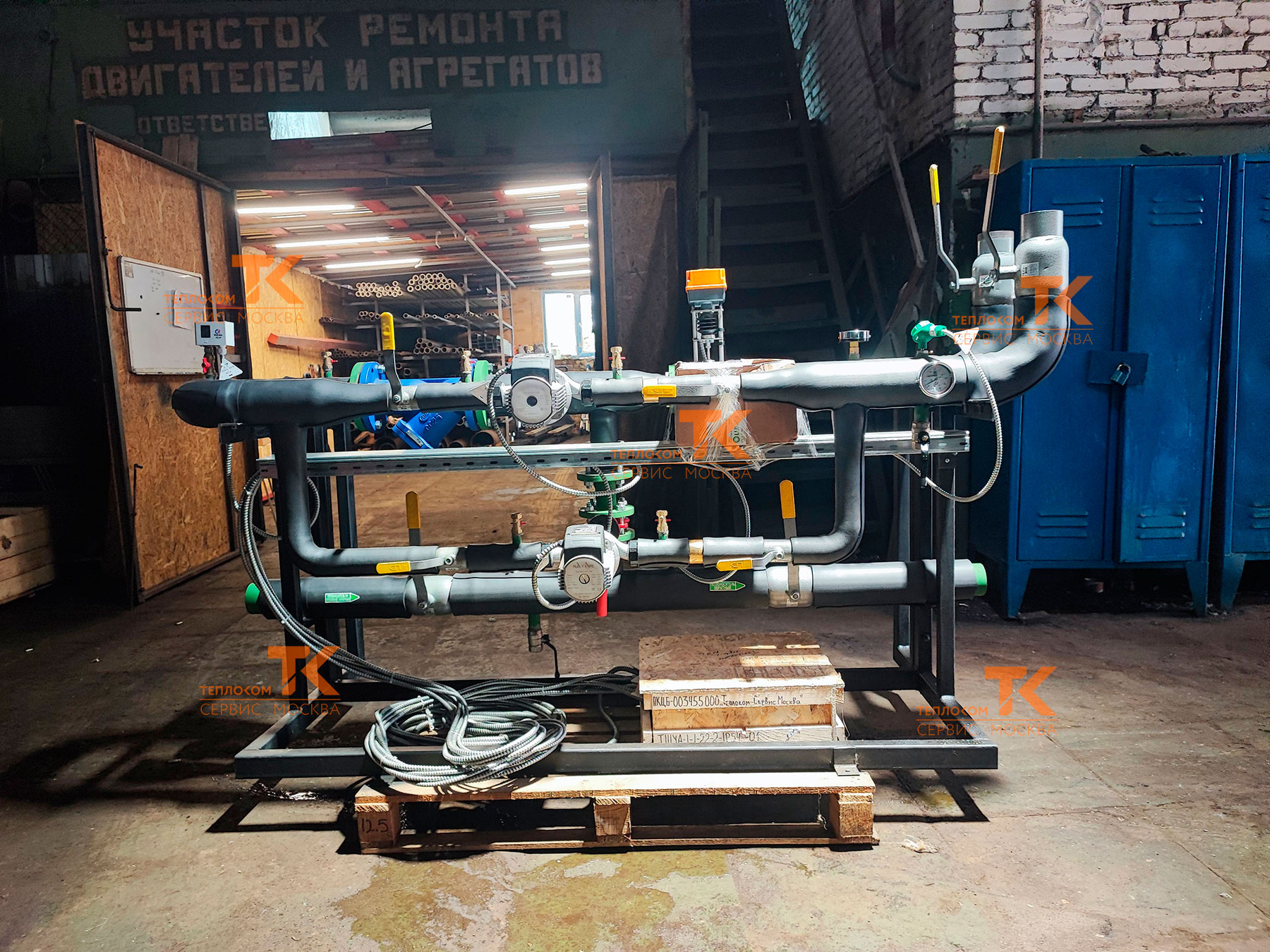

Индивидуальный тепловой модульно-блочный пункт управления системой отопления для
объекта «Капитальный ремонт объекта капитального строительства МОУ "Демиховский лицей",
расположенного по адресу: МО, Орехово-Зуевский г.о. д.Демихово, ул. Заводская, д1А»

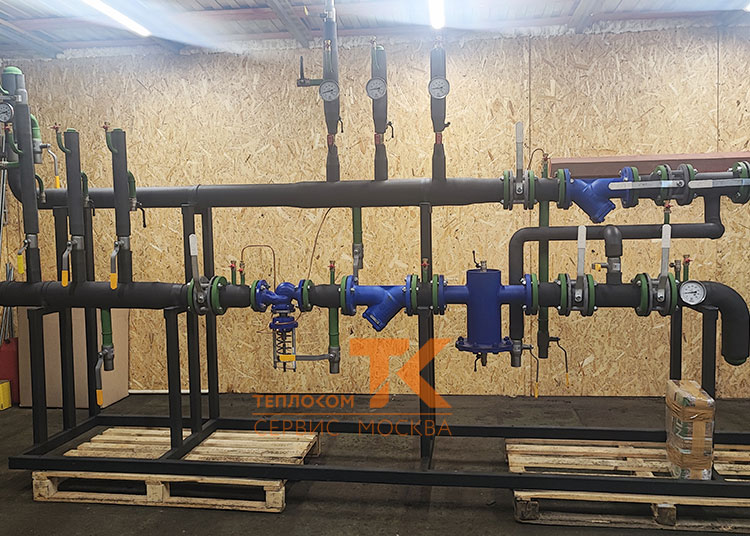

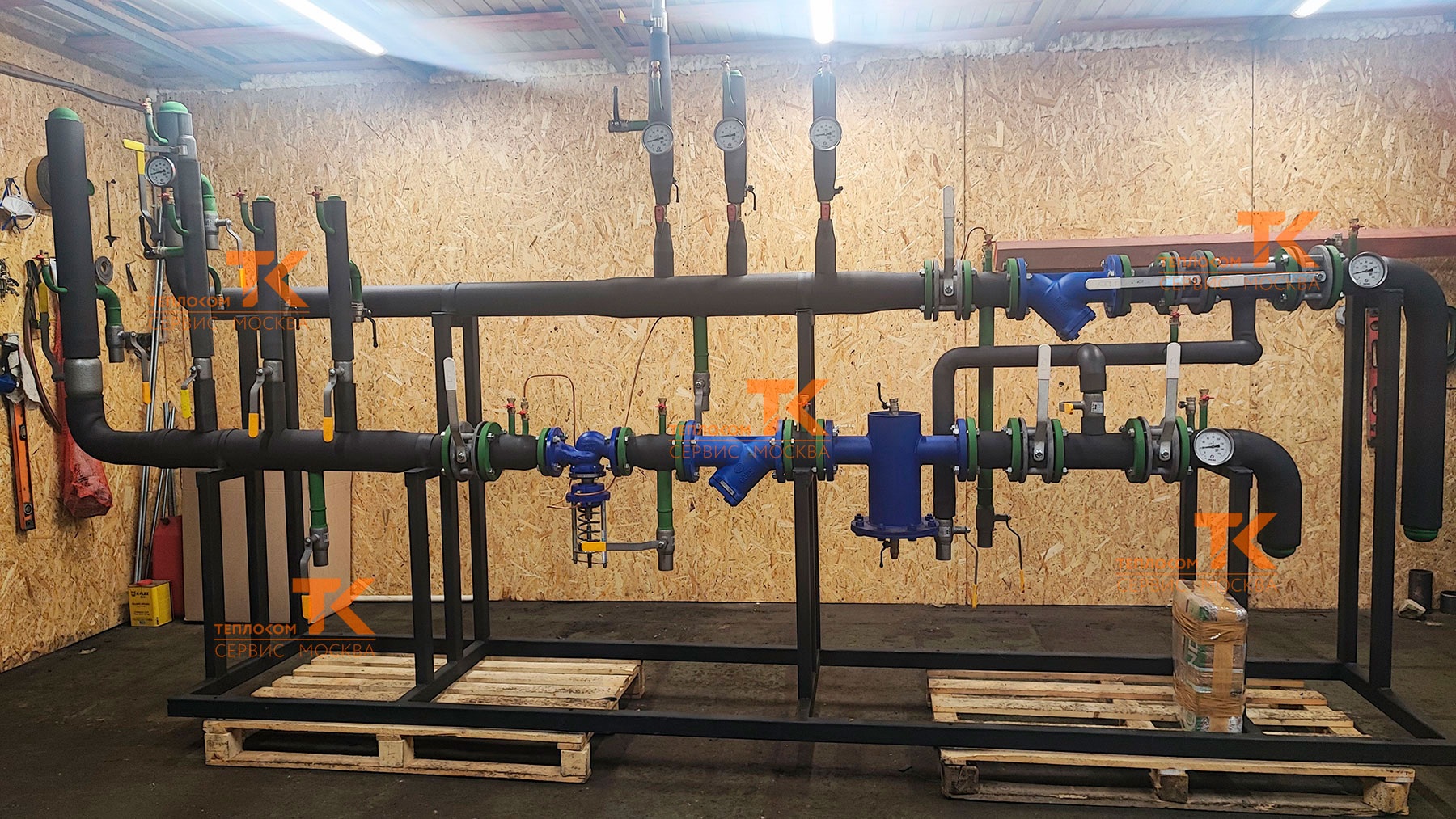

Узел ввода с распределительным коллектором систем теплоснабжения, для объекта:
Московская область, г.о. Подольск, д. Коледино, ул. Троицкая, з/у 1а, Корпус Обжарки Кофе.

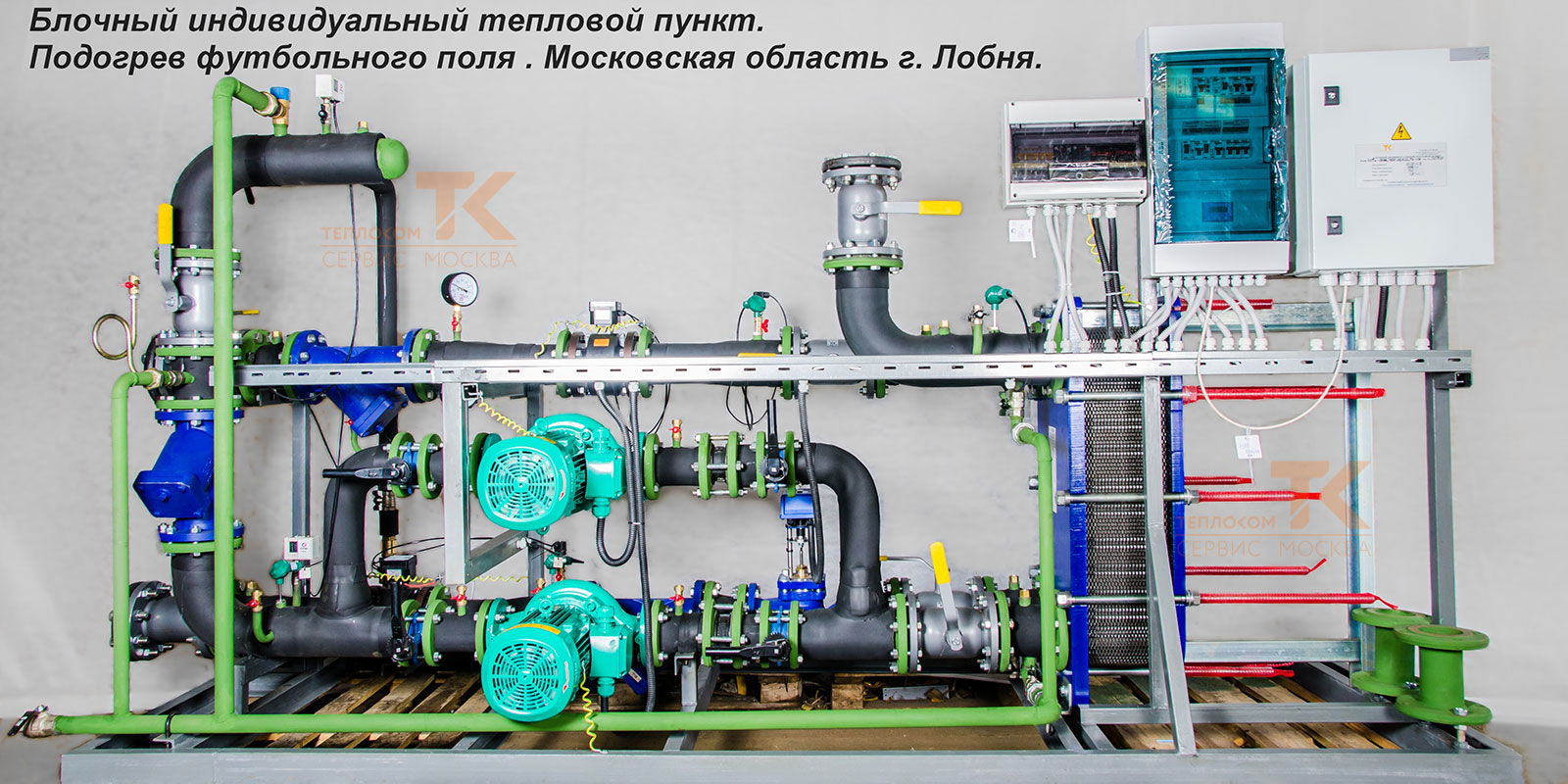

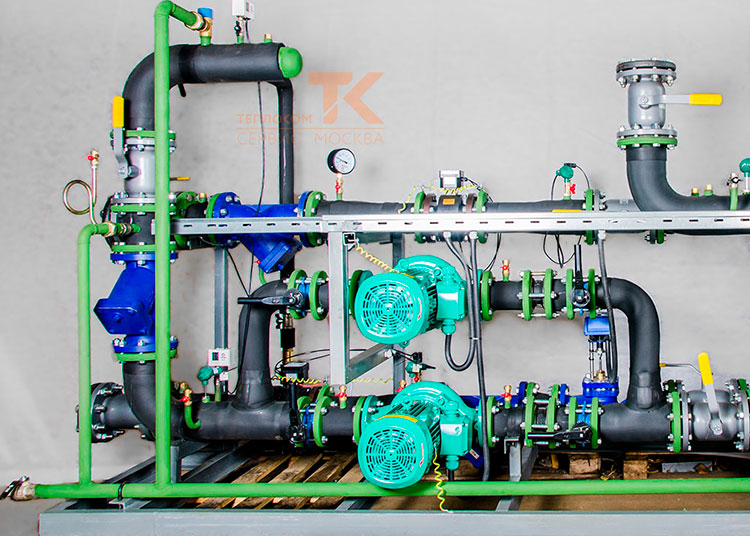

Тепловой пункт в блоке в проекте подогрев футбольного поля, г.Лобня, Московская область

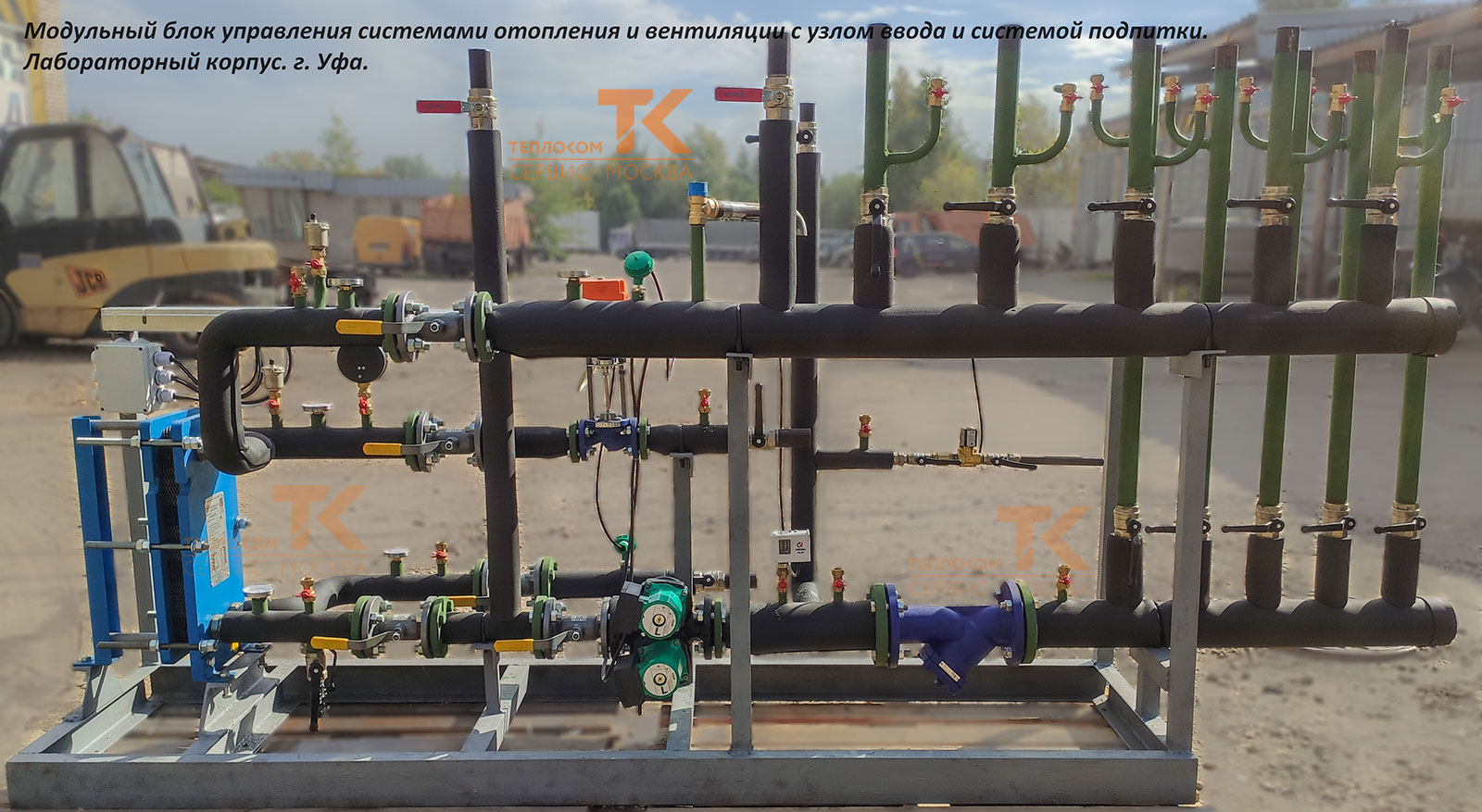

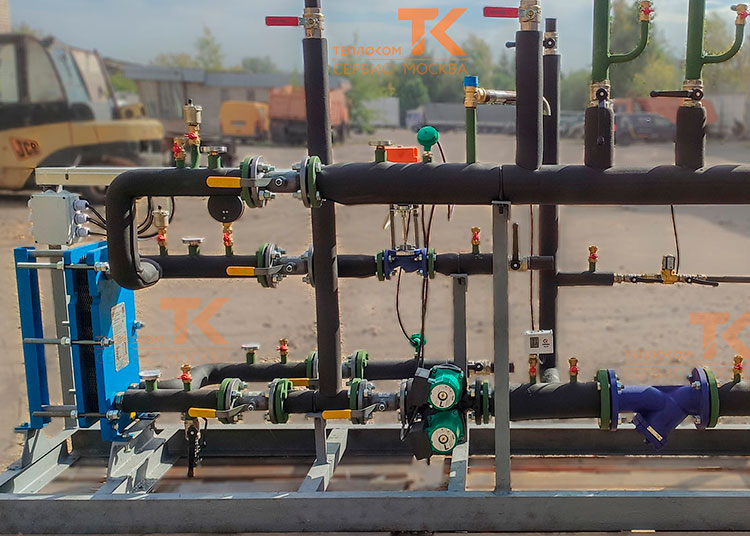

БИТП управления системами отопления и вентиляции с узлом ввода и ситемой подпитки, лабораторный корпус, г.Уфа

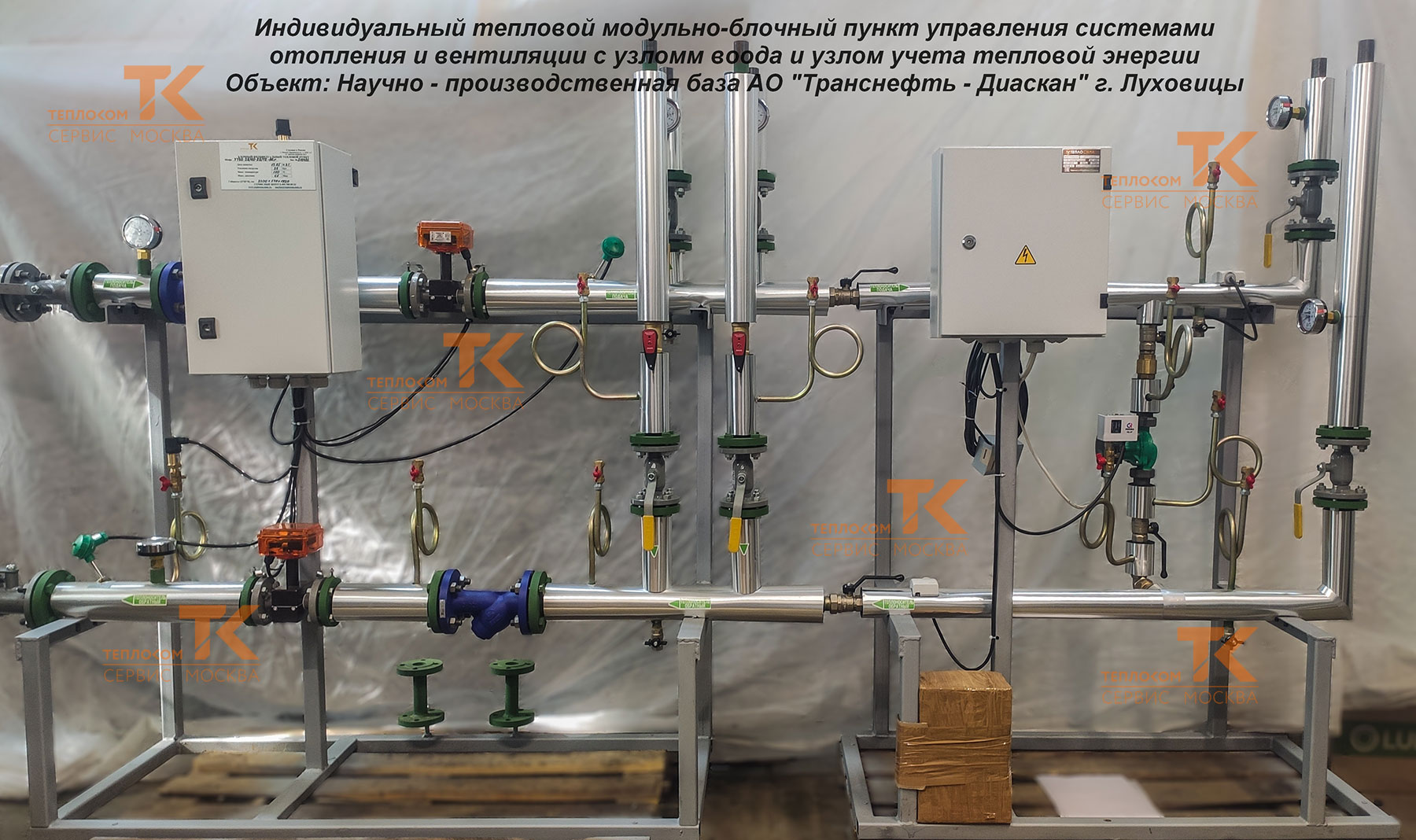

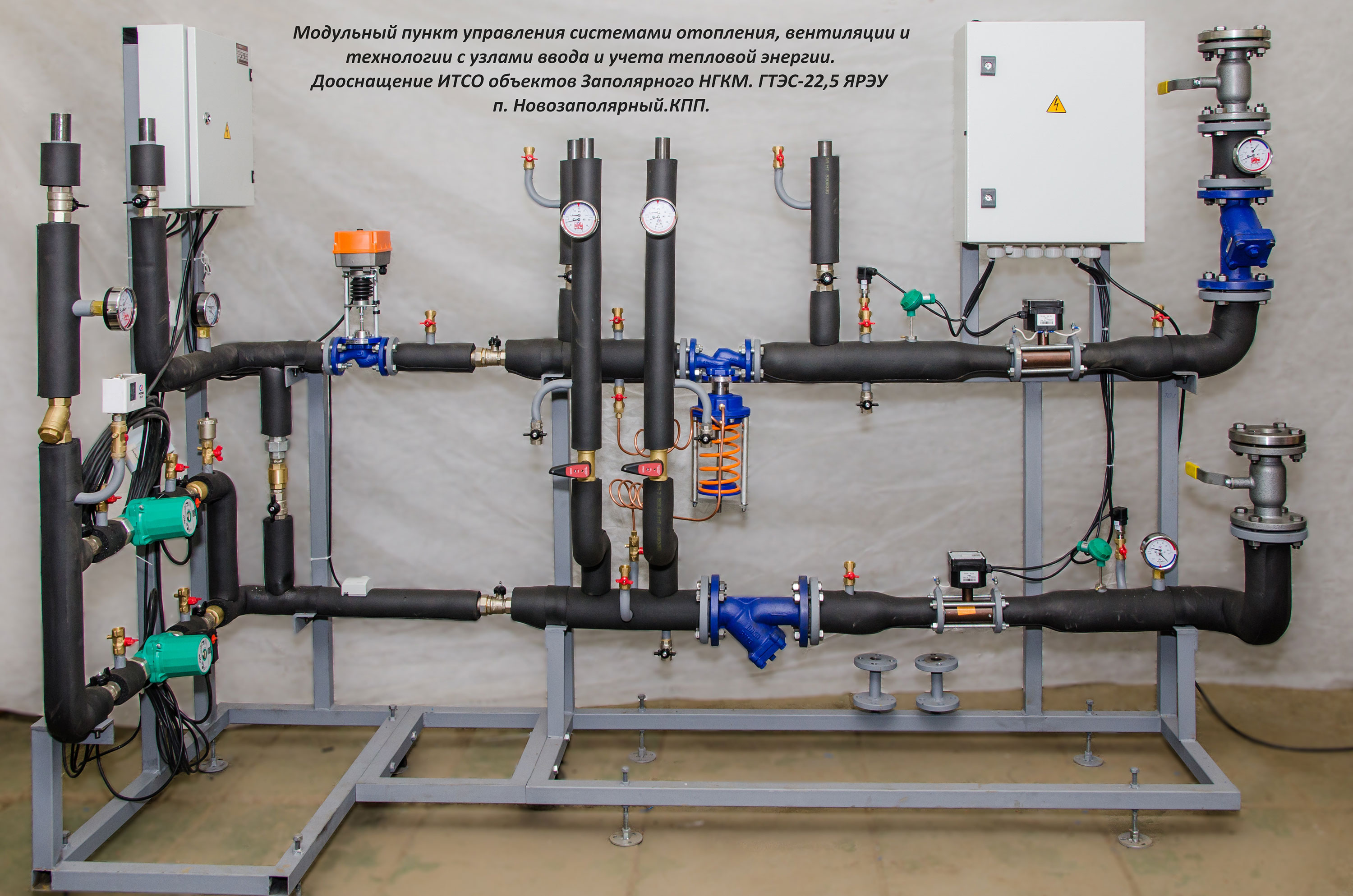

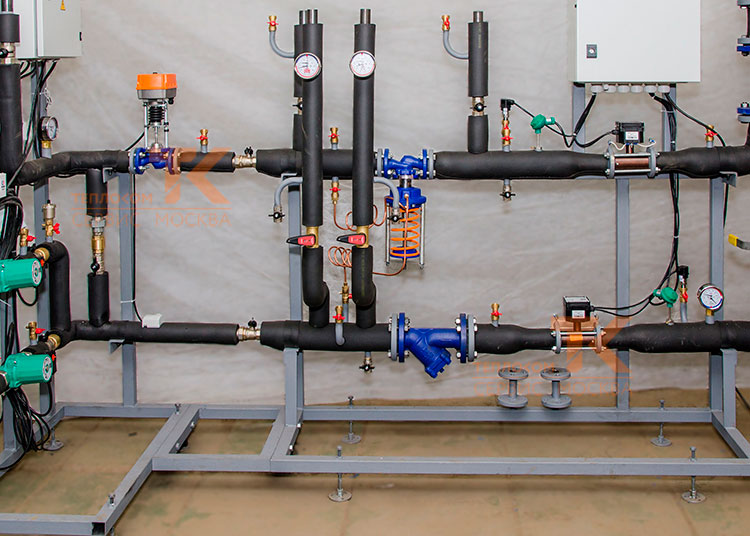

БИТП управления системами отопления и вентиляции с узлами ввода и учета тепловой энергии, Заполярный НГКМ, п.Новозаполярный

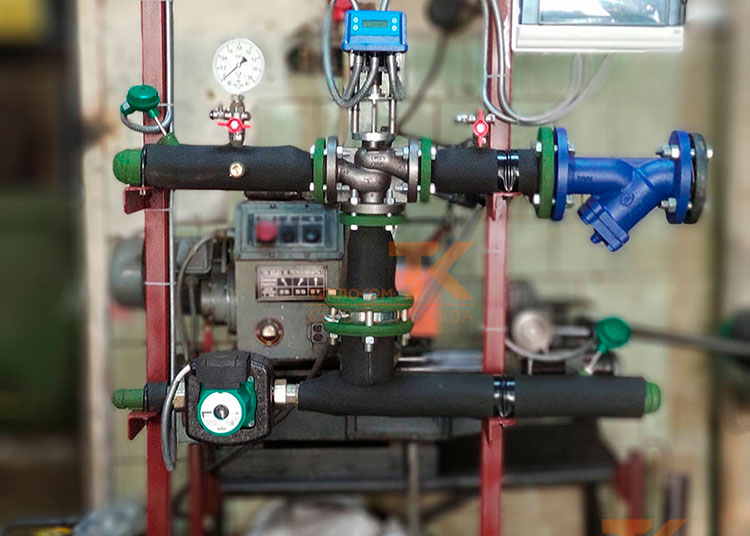

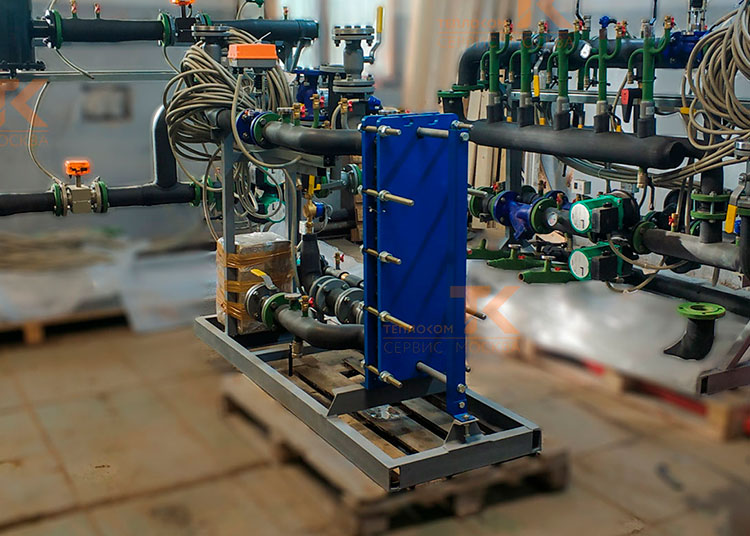

Тепловой пункт в блоке - управление системой отопления, г.Екатеринбург

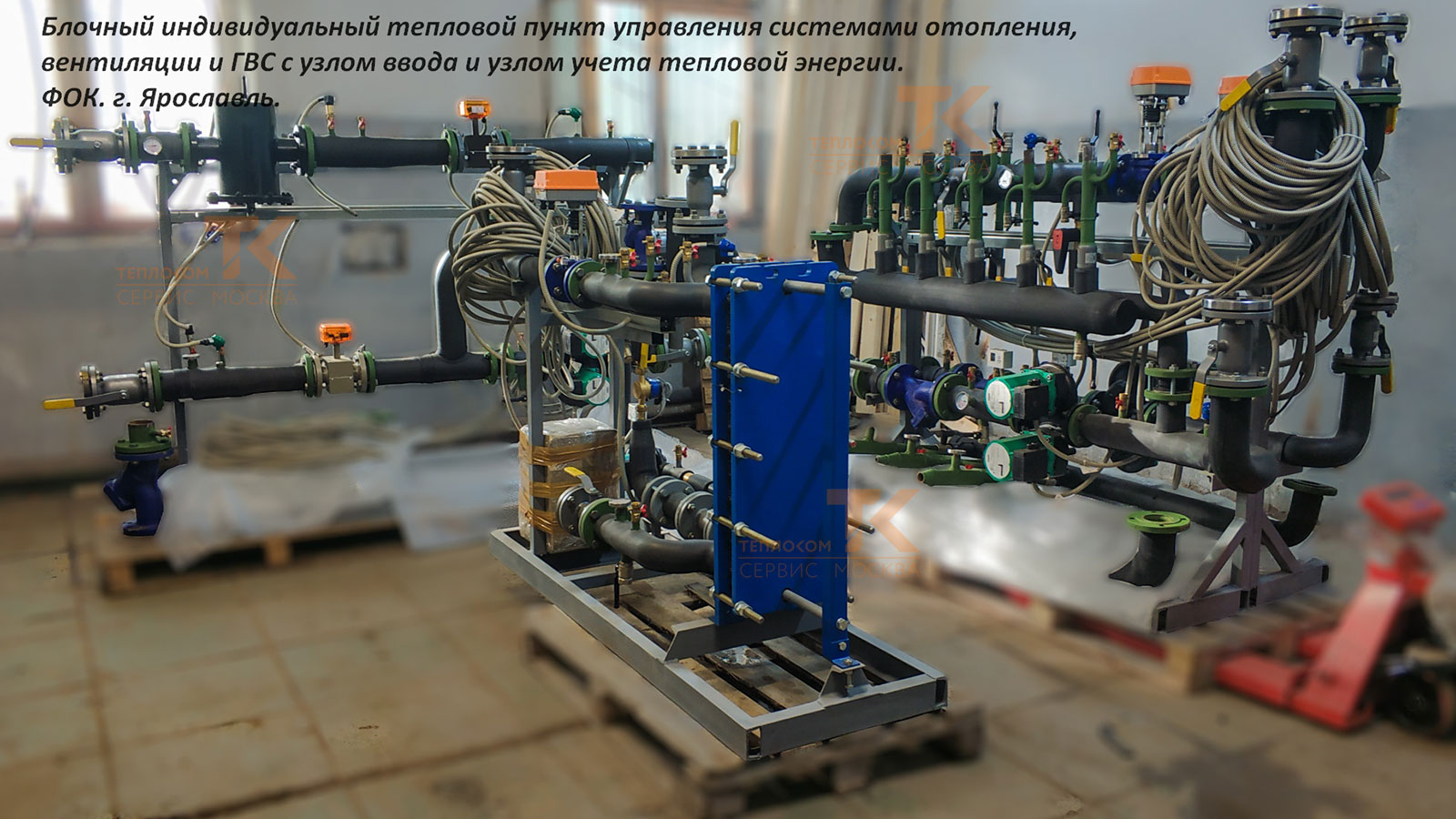

БИТП управления системами отопления, вентиляции и ГВС с узлом ввода и учета тепловой энергии, г.Ярославль

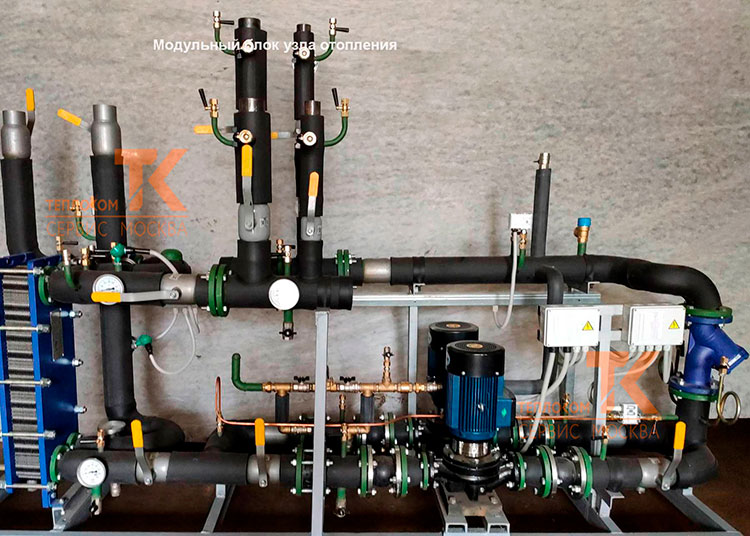

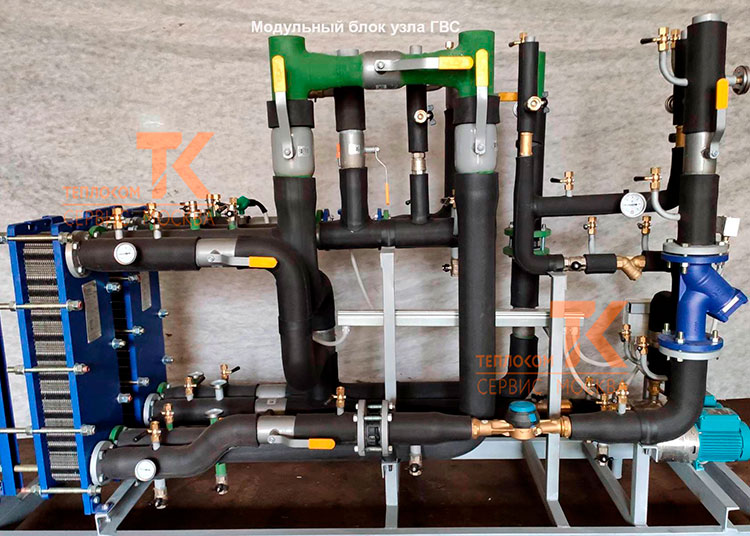

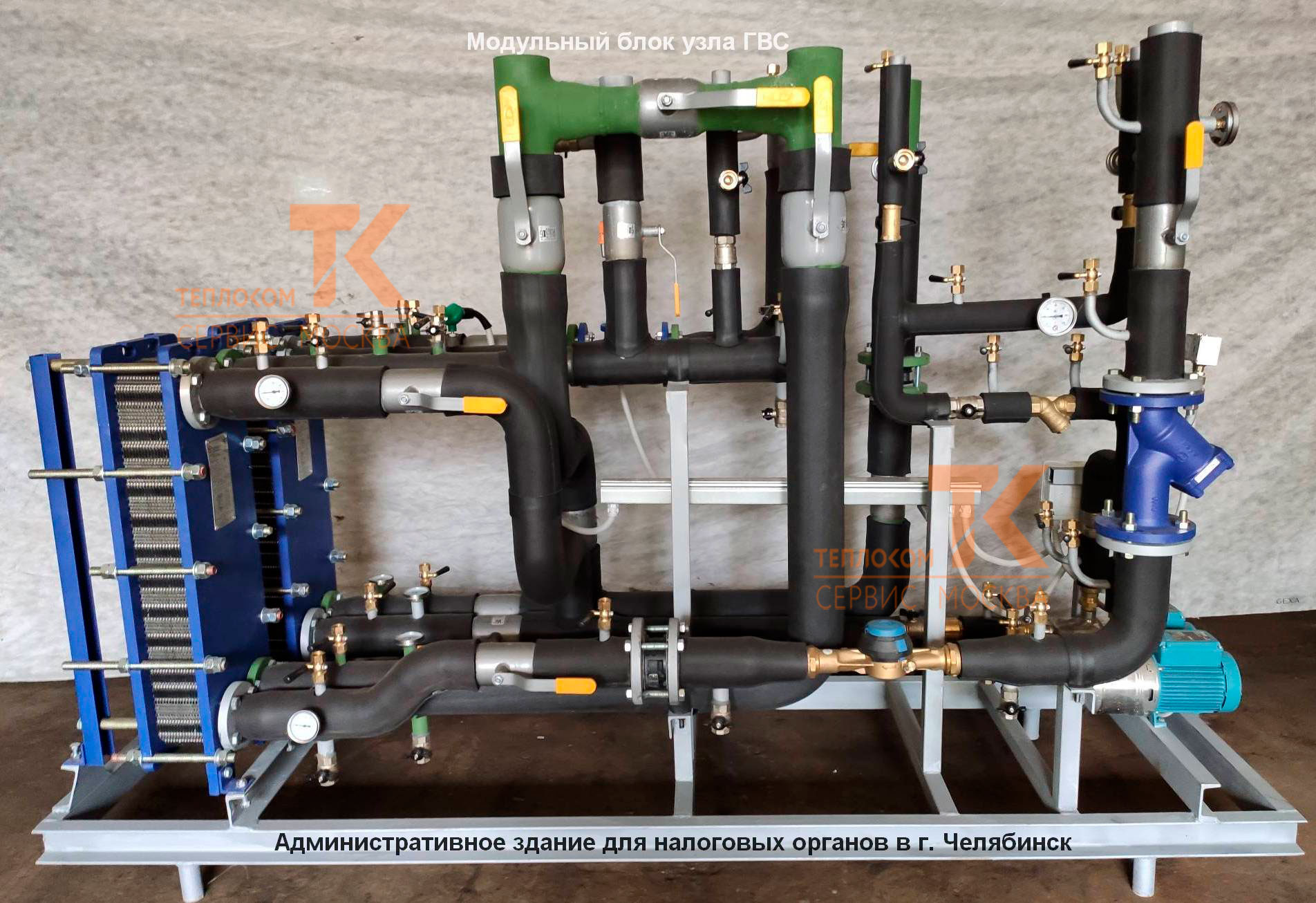

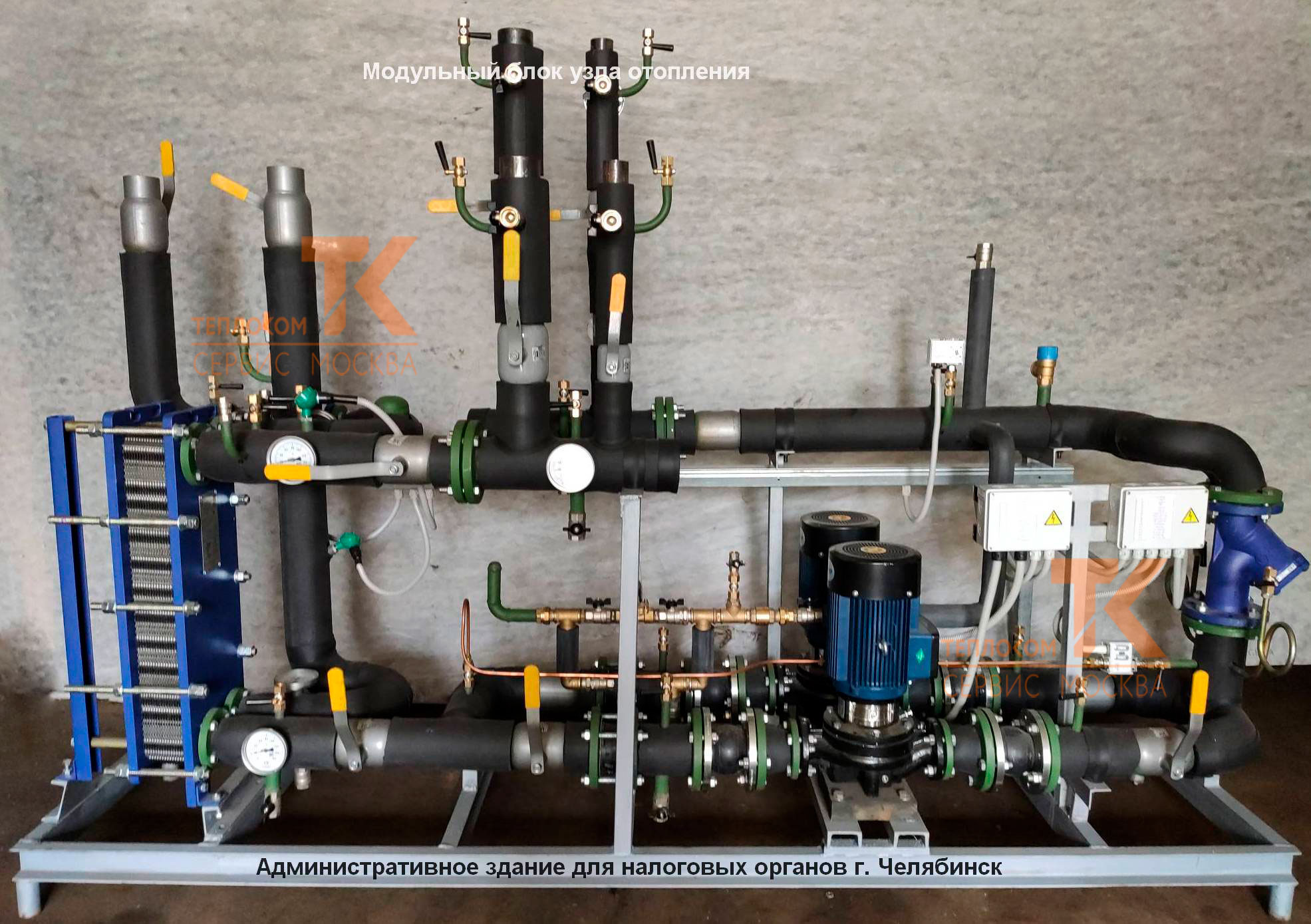

БИТП управления системой отопления для здания налоговой, г.Челябинск

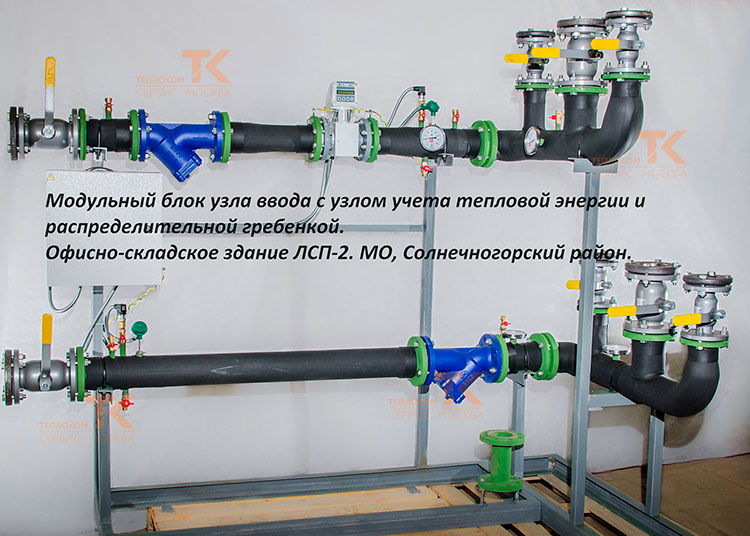

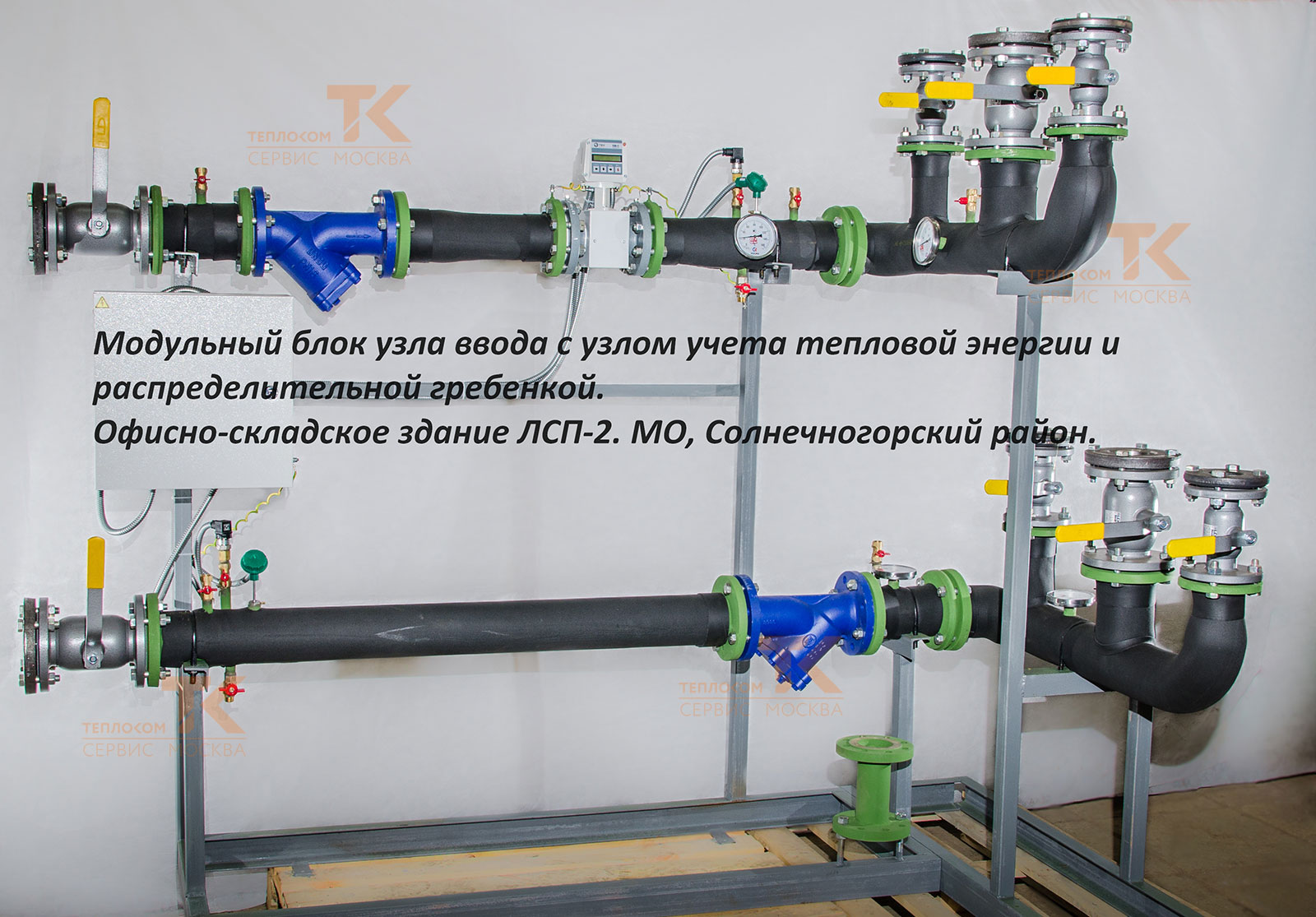

БИТП с узлом учета тепловой энергии и распределительной гребенкой, офисно-складское здание, Солнечногорский район

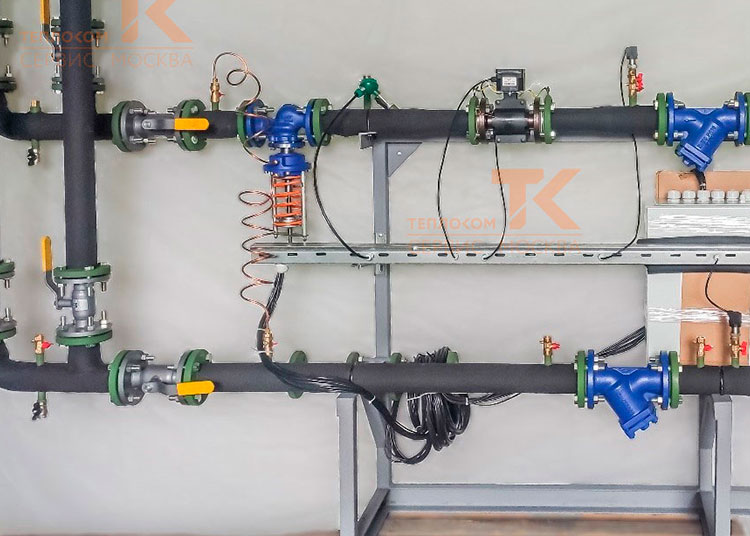

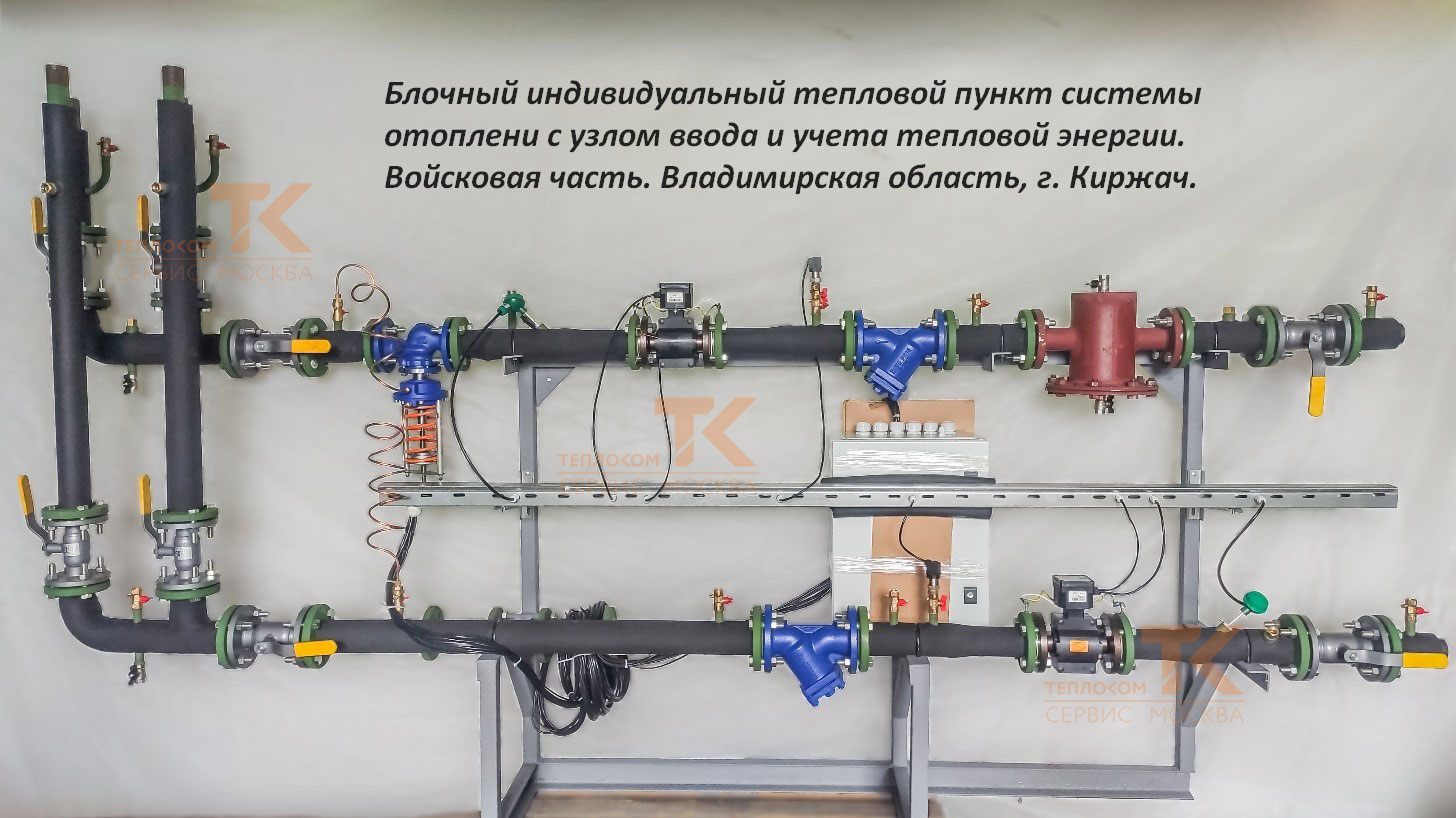

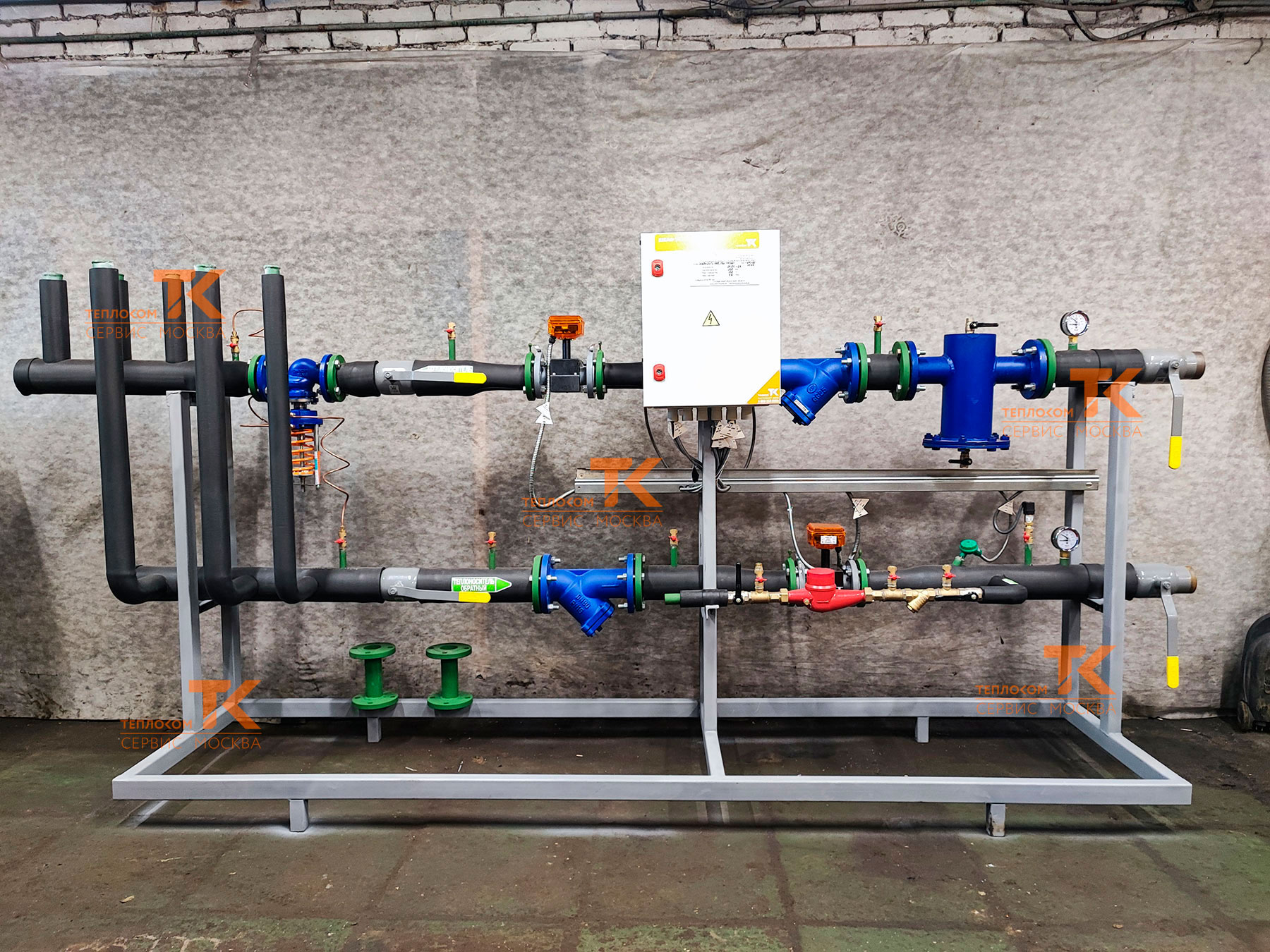

БИТП системы отопления с узлом учета тепловой энергии, войсковая часть, г.Киржач

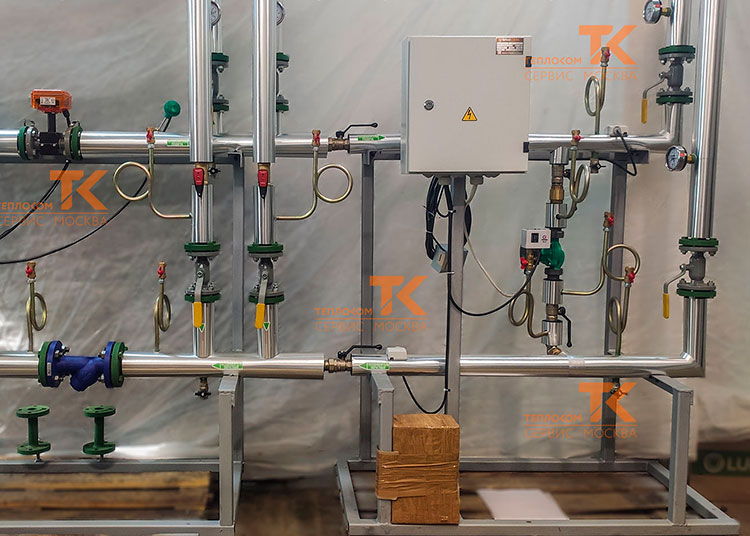

БИТП управления системами отопления и вентиляции с узлом вводе тепловой энергии, АО Транснефть, г.Луховицы
БИТП управления системой отопления для здания налоговой, г.Челябинск

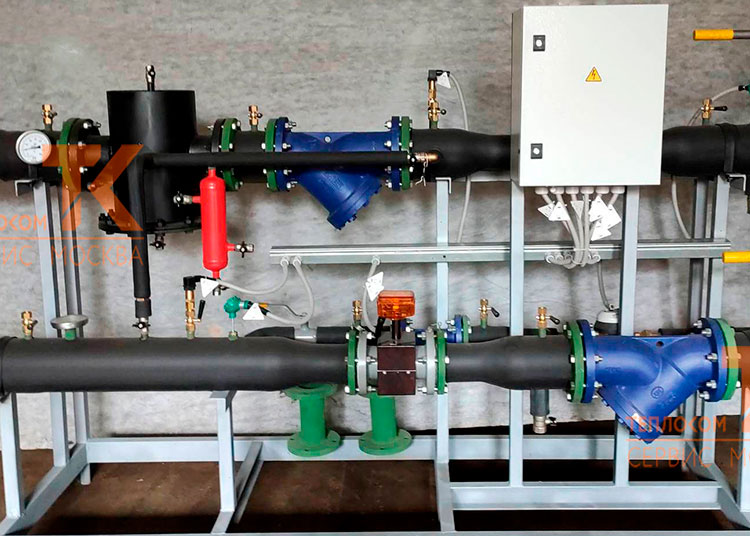

БИТП управления системой отопления для административного здания, г.Челябинск
Модульно-блочный ИТП

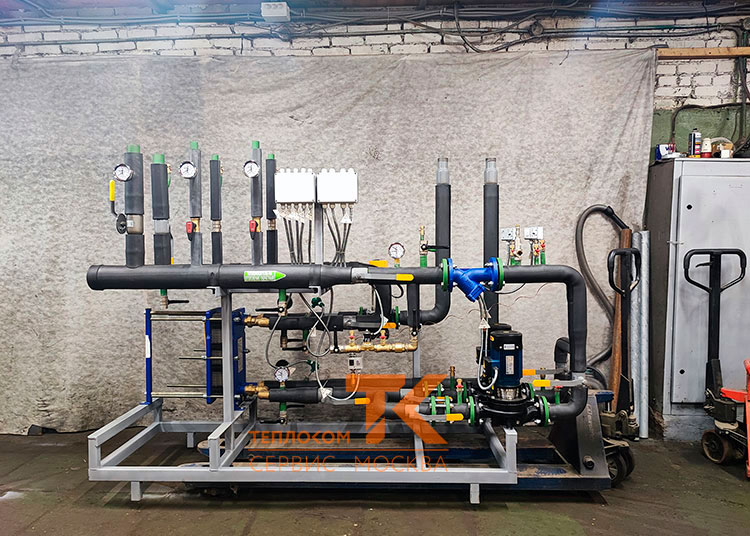

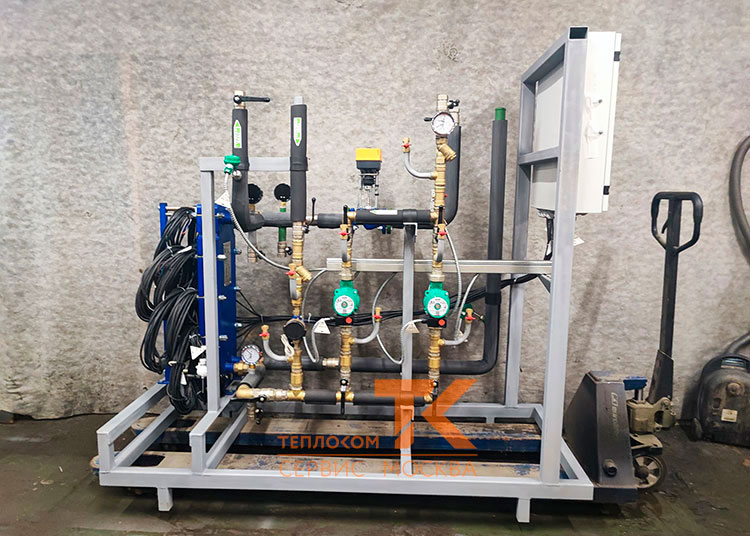

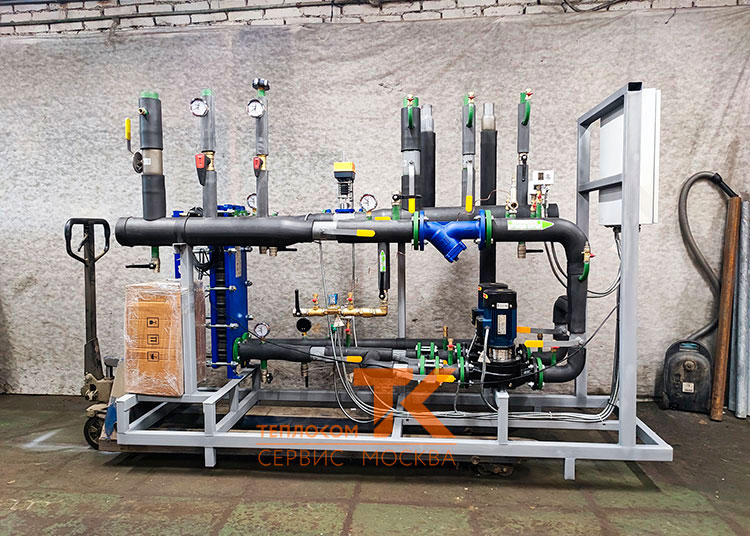

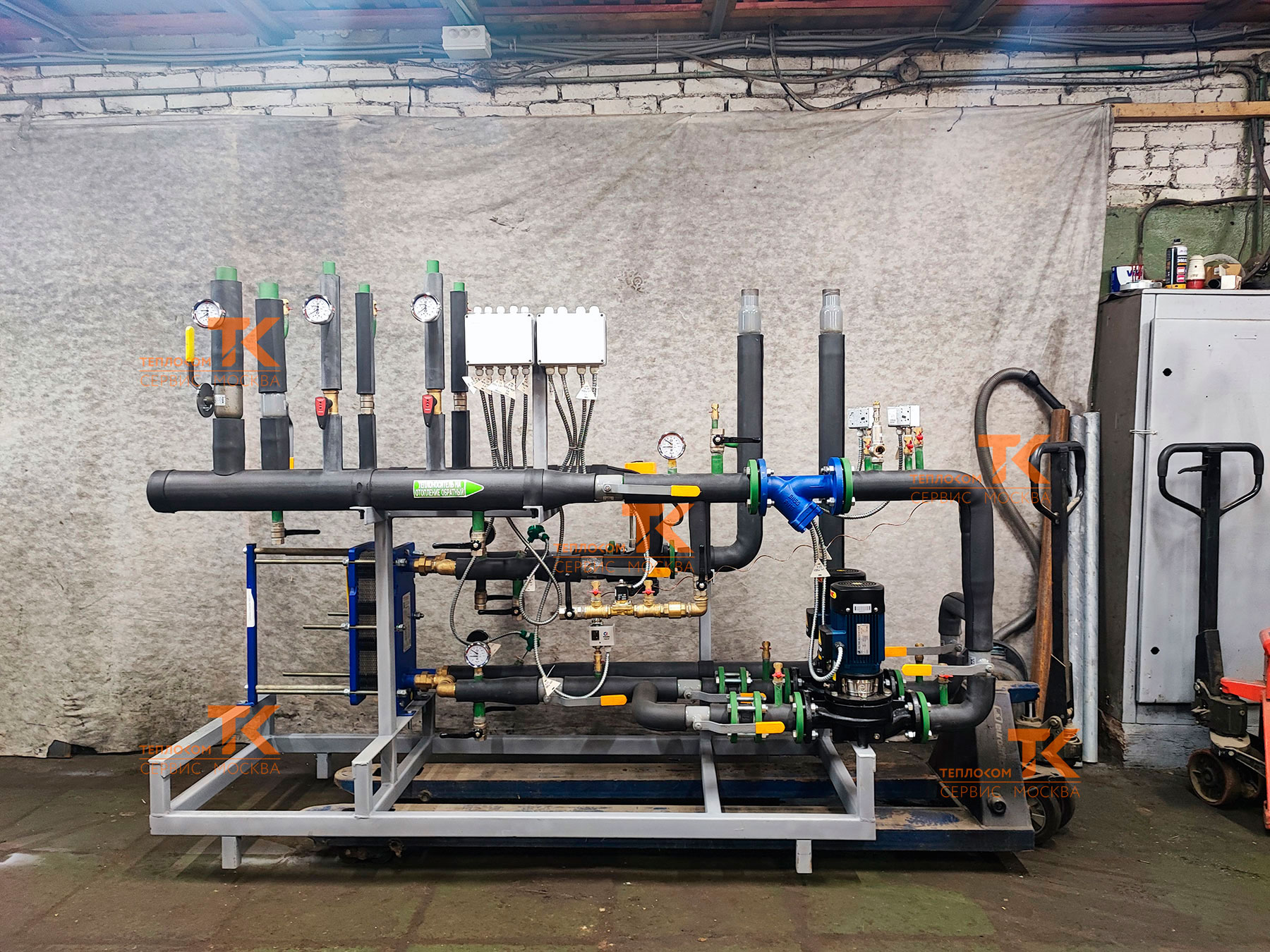

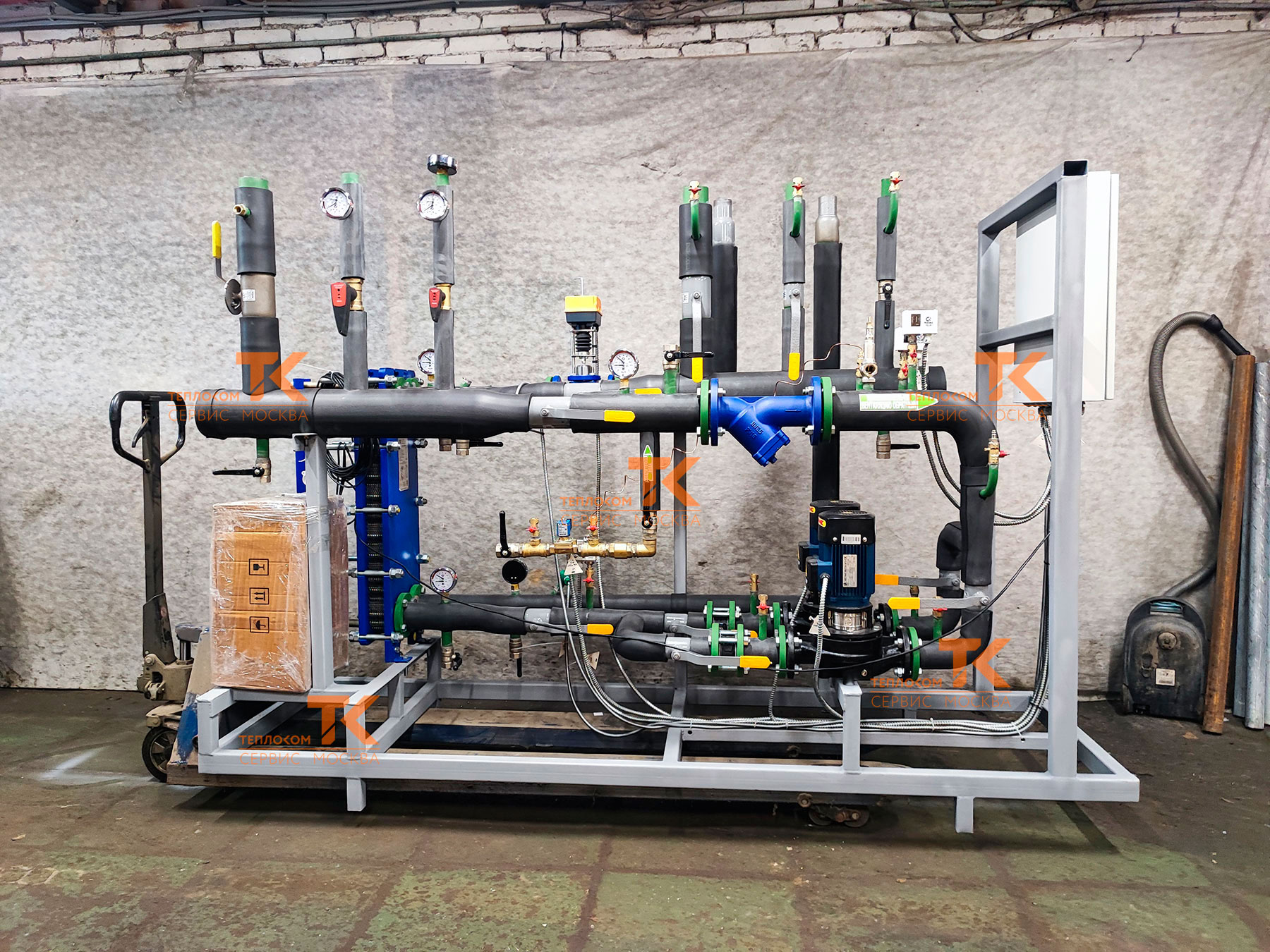

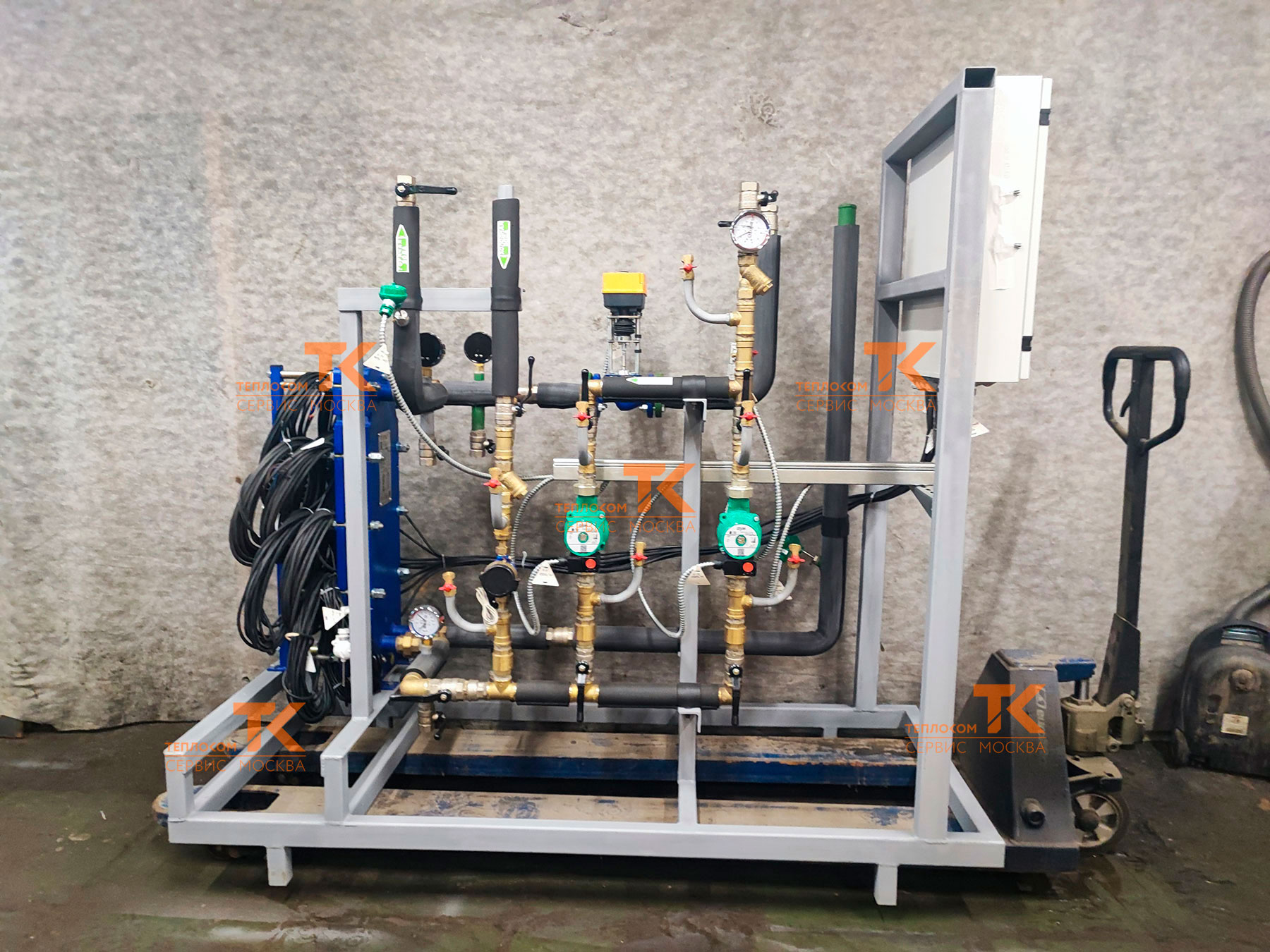

Индивидуальный тепловой модульно-блочный пункт управления системами вентиляции, отопления и
ГВС с узлами ввода и учёта тепловой энергии, для объекта: «Строительство технического
здания в войсковой части».

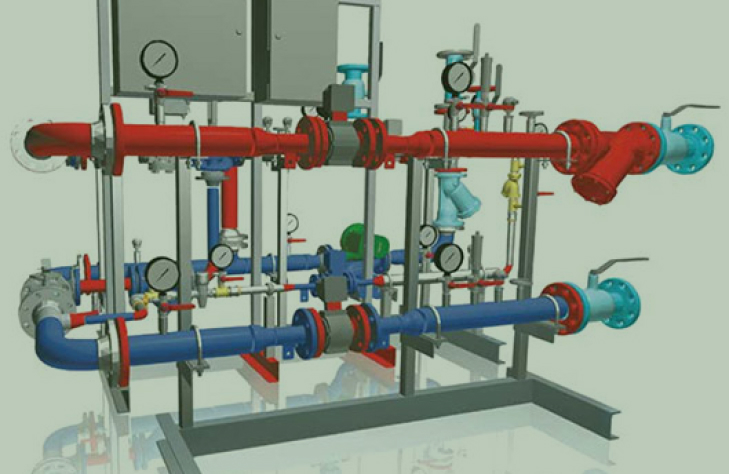

Назначение «БИТП ТКСМ»
01/
Коммерческий учет теплоснабжения
и водоснабжения
02/
Автоматизация управления подачей теплоносителя в систему отопления
или горячей воды в систему гсв
03/
Регулирование и оптимизация процессов потребления тепла
Преимущества заказа БИТП в Теплоком-Сервис Москва
/
Коммерческий учет теплоснабжения и водоснабжения
/
Возможно производство БТП для любой системы тепло- или водо-
снабжения для решения любых задач управления и автоматизации
/
Разработали БИТП как для ряда стандартных параметров наиболее
распространенных технологических схем централизованного
теплоснабжения зданий и сооружений, так и для систем,
отличающихся от распространенных конструкций
/
Применяются в двухтрубных или четырехтрубных, в закрытых или
открытых системах теплоснабжения
/
Отвечают всем требованиям нормативных документов
/
Предназначены для широкого применения в системах теплоснабжения
объектов промышленного и гражданского назначения Российской
Федерации, а также других государств
/
Входящее в состав БТП оборудование практически полностью
отечественного производства

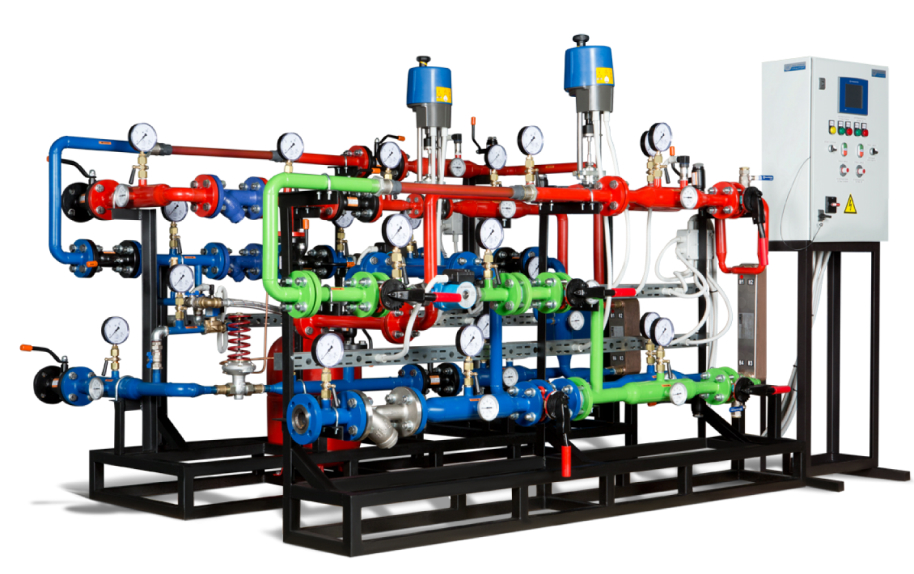

Комплектация «БИТП ТКСМ»
В зависимости от поставленных задач тепловой пункт может быть
укомплектован различным оборудованием (с необходимыми техническими
характеристиками), работающим в едином комплексе. Подбор
производителей тех или иных приборов и узлов производится
на основе доказанной надежности и успешного опыта многолетней
эксплуатации.
В состав теплового пункта могут входить:
- / теплообменники
- / клапаны с электроприводами
- / циркуляционные насосы
- / автоматические системы управления
- / шкафы КИПиА и учета тепловой энергии
- / регуляторы прямого действия
- / запорная арматура различной конфигурации
- / манометры, термометры, датчиками и т.д
Основные модули БИТП
Любой блочно-модульный тепловой пункт — это изделие, собирающееся
по принципу «Лего», имеет модульную конструкцию. В состав БТП
Теплоком-Сервис Москва входит ряд функциональных модулей,
состав и конструкция которых отличается в каждом проекте.

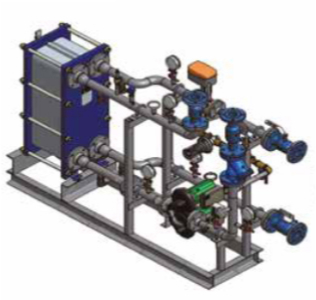

Модуль присоединения системы горячего водоснабжения или отопления
В зависимости от технических задач имеют свои конструкционные
особенности. Комплектуются манометрами, запорной арматурой,
расходомером. Могут включать в себя балансировочные клапаны и
теплообменники.

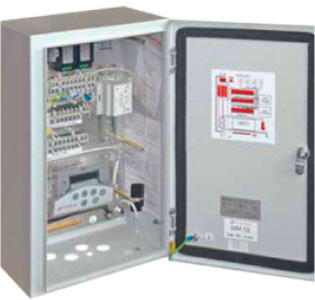

Модуль контроля и регулирования
Измерение и регистрация параметров потока теплоносителя
(горячей и холодной воды) и количества теплоты (тепловой энергии)
по одному или двум тепловым вводам (ТВ1 и ТВ2), представленным
закрытой и/или открытой системой теплопотребления. Регулирование
системы ГВС.
Модуль учета
Присоединяются непосредственно к подающей системе теплоснабжения.
Комплектуется теплосчетчиком, датчиками давления, запорной
арматурой, термометром.
Модуль управления
Выполняет функцию автоматизации, управления регулирующими клапанами
и исполнительными механизмам, имеют световую индикацию, обеспечивает
тепловую защиту насосов, комплектуется автоматическими выключателями,
защитными системами, датчиками температуры и давления.
Основные технические характеристики «БИТП ТКСМ»
Данные технические характеристики носят ознакомительный характер.
Каждый из блочных индивидуальных тепловых пунктов обладает своим
конкретным набором параметров.
Регулирование параметров теплоносителя для СО, СТ
в пределах тепловой нагрузки
Теплоноситель: вода, этиленгликоль и т.п.
Рабочее давление на подающем трубопроводе – до 1,6 МПа
Перепад давления в подающем и обратном трубопроводах – не менее 0,1 МПа
Система отопления (вентиляции) - зависимая или независимая
Система горячего водоснабжения – открытая или закрытая
Гидравлические потери в СО – не более 0,8 МПа
Гидравлические потери в системе ГВС – не более 0,5 МПа
Расчетный температурный график тепловой сети - до 150°С
Расчетный температурный график работы системы отопления - до 105°С
Расчетная температура теплоносителя в обратном трубопроводе СО = + 60...70°С
Расчетная температура горячей воды в системе ГВС = + 55...65°С
Напряжение питания сети переменного тока - ~220/~380В + 5%
Частота питающей сети – 50Гц + 0,2Гц
Преимущества блочных индивидуальны тепловых пунктов «ТКСМ»
Заводское качество и надежность, производство в соответствии
с требованиями СП 41.101-95 и других действующих нормативных
документов, наличие сертификата в системе ГОСТ Р.
Упрощение процесса модернизации существующих систем теплоснабжения.
Короткие сроки проведение монтажных работ в любых, в том числе
труднодоступных помещениях.
Конструктивное исполнение по принципу «LEGO», позволяющее перемещать
блочно-модульный тепловой пункт через любые строительные проемы для последующего окончательного
размещения в различных по конфигурации помещениях.
Полная автоматизация процессов коммерческого учета, архивирования данных,
регулирования и распределения теплоносителя по системам теплопотребления.
Надёжная защита параметров теплоносителя в аварийных ситуациях.
Возможность проведения погодной
компенсации, установка режимов работы в зависимости от времени суток,
использование режимов праздничных и выходных дней.
Сокращение сроков проектирования ИТП за счет включения в проект
готовых технических решений на БИТП.
Общая экономия финансовых средств на организацию сварочных и монтажных
работ, закупку оборудования и материалов за счет приобретения готового
к эксплуатации изделия.
Предоставление полной технической документации, необходимой для эксплуатации
блочного индивидуального теплового пункта.
Сервисное гарантийное и послегарантийное обслуживание. Необходимо
отметить, что п. 2.19 СП 41-101-95 рекомендует применять оборудование
тепловых пунктов в блочном исполнении в виде укрупненных монтажных
блоков заводского изготовления.
Конструктивные особенности БИТП «ТКСМ»
Возможно изготовление как на отдельных опорных рамах, так и на одной
опорной раме.

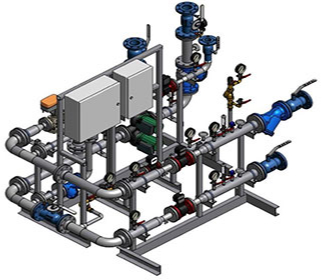

1. Установленный на отдельных опорных рамах.
Представляет собой несколько отдельных модулей, собранных на
отдельных рамах, каждый из которых состоит из запорно-регулирующей
арматуры, оборудования и трубопроводов, закрепленных на стойках.

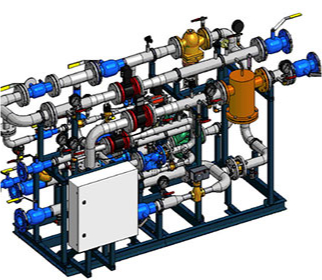

2. Собранный на одной опорной раме.
БИТП второго варианта исполнения собирается из участков трубо-проводов
и оборудования фланцевого исполнения на единой раме. Модули или
участки трубопроводов соединяются между собой с помощью фланцевых
соединений. Для крепления трубопроводов и оборудования, на рамах
предусмотрены монтажные стойки с хомутами соответствующими диаметру
трубопроводов.
Примеры БИТП

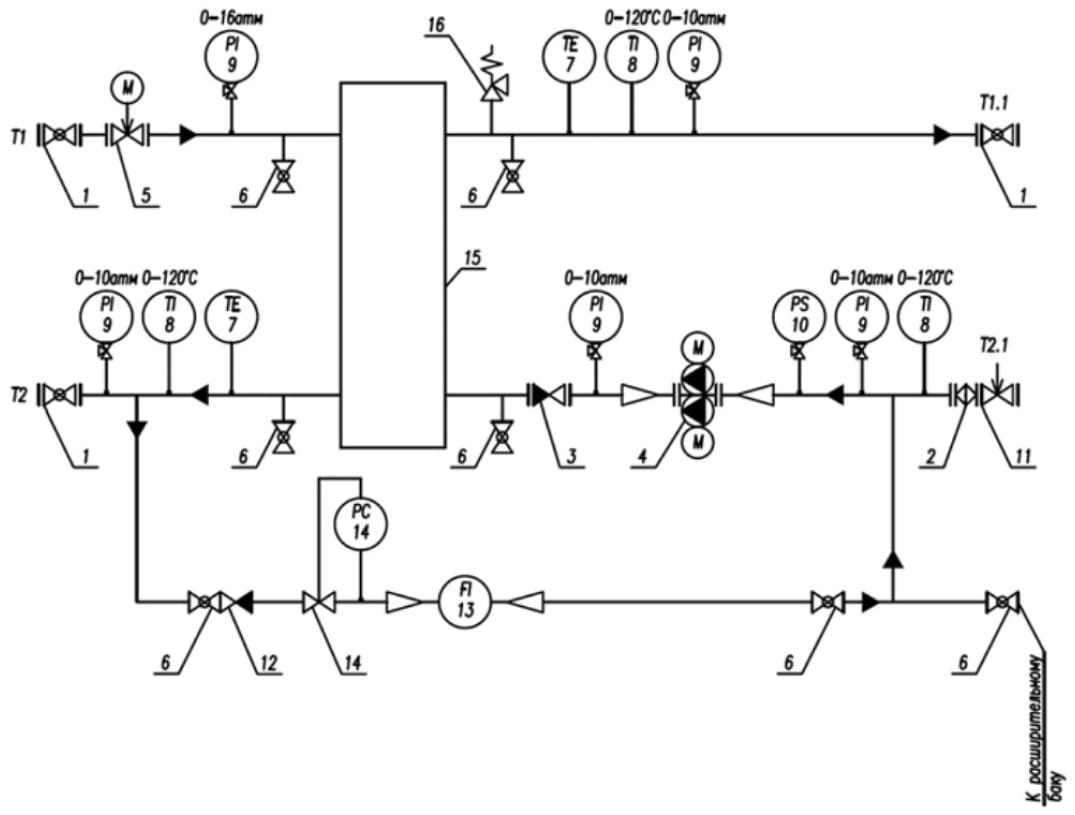

Модуль независимого присоединения системы отопления
Цена БИТП от 475 000 р.

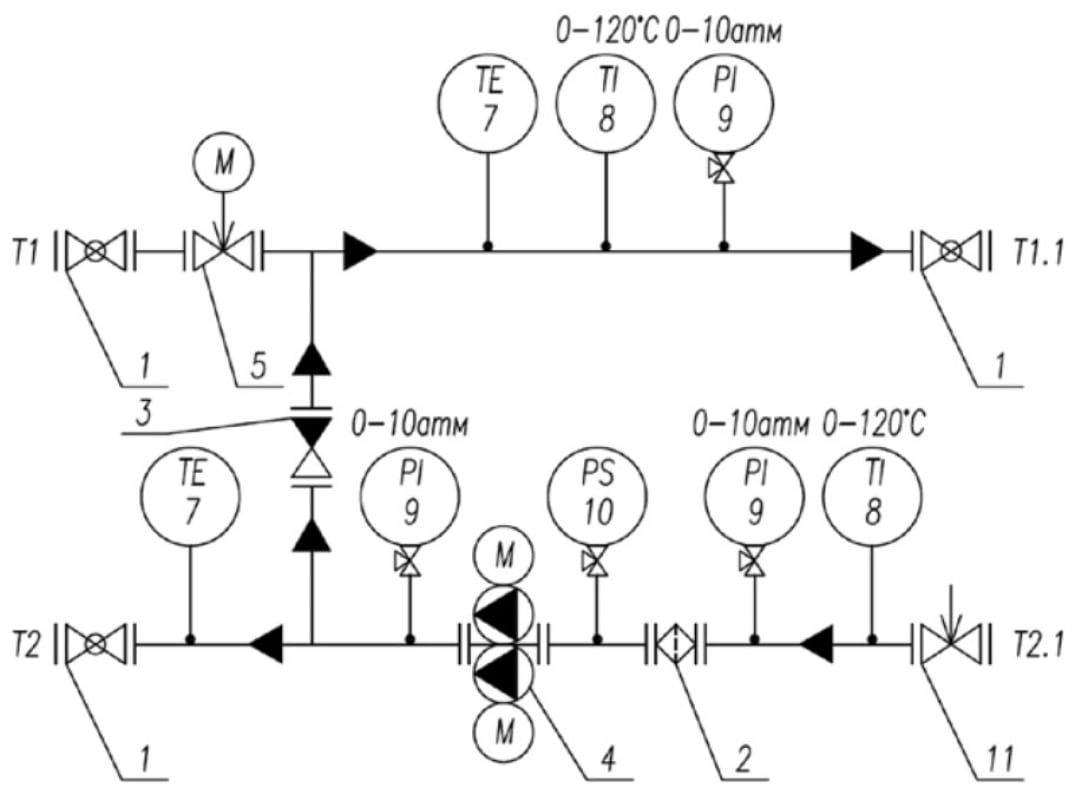

| No ПП | No на схеме | Наименование оборудования и приборов | Ед. изм. | Кол-во |
| 1 | 1 | Кран шаровой фланцевый, Ру25 | шт. | 3 |
| 2 | 2 | Фильтр магнитно-механический фланцевый, Ру16 | шт. | 1 |
| 3 | 3 | Клапан обратный межфланцевый, Ру16 | шт. | 1 |
| 4 | 4 | Насос циркуляционный фланцевый, Ру10 | шт. | 1 |
| 5 | 5 | Двухходовой регулирующий клапан | шт. | 1 |
| 6 | 6 | Кран шаровой муфтовый, Ду25 | шт. | 7 |
| 7 | 7 | Термометр сопротивления | шт. | 2 |
| 8 | 8 | Термометр показывающий | шт. | 3 |
| 9 | 9 | Манометр показывающий | шт. | 5 |
| 10 | 10 | Манометр электроконтактный | шт. | 1 |
| 11 | 11 | Клапан балансировочный фланцевый | шт. | 1 |
| 12 | 12 | Клапан обратный муфтовый, Ду25 | шт. | 1 |
| 13 | 13 | Расходомер крыльчатый, Ду15 | шт. | 1 |
| 14 | 14 | Регулятор давления "после себя« муфтовый, Ду25 | шт. | 1 |
| 15 | 15 | Теплообменник пластинчатый разборный | шт. | 1 |
| 16 | 16 | Клапан предохранительный, Ду15 | шт. | 1 |

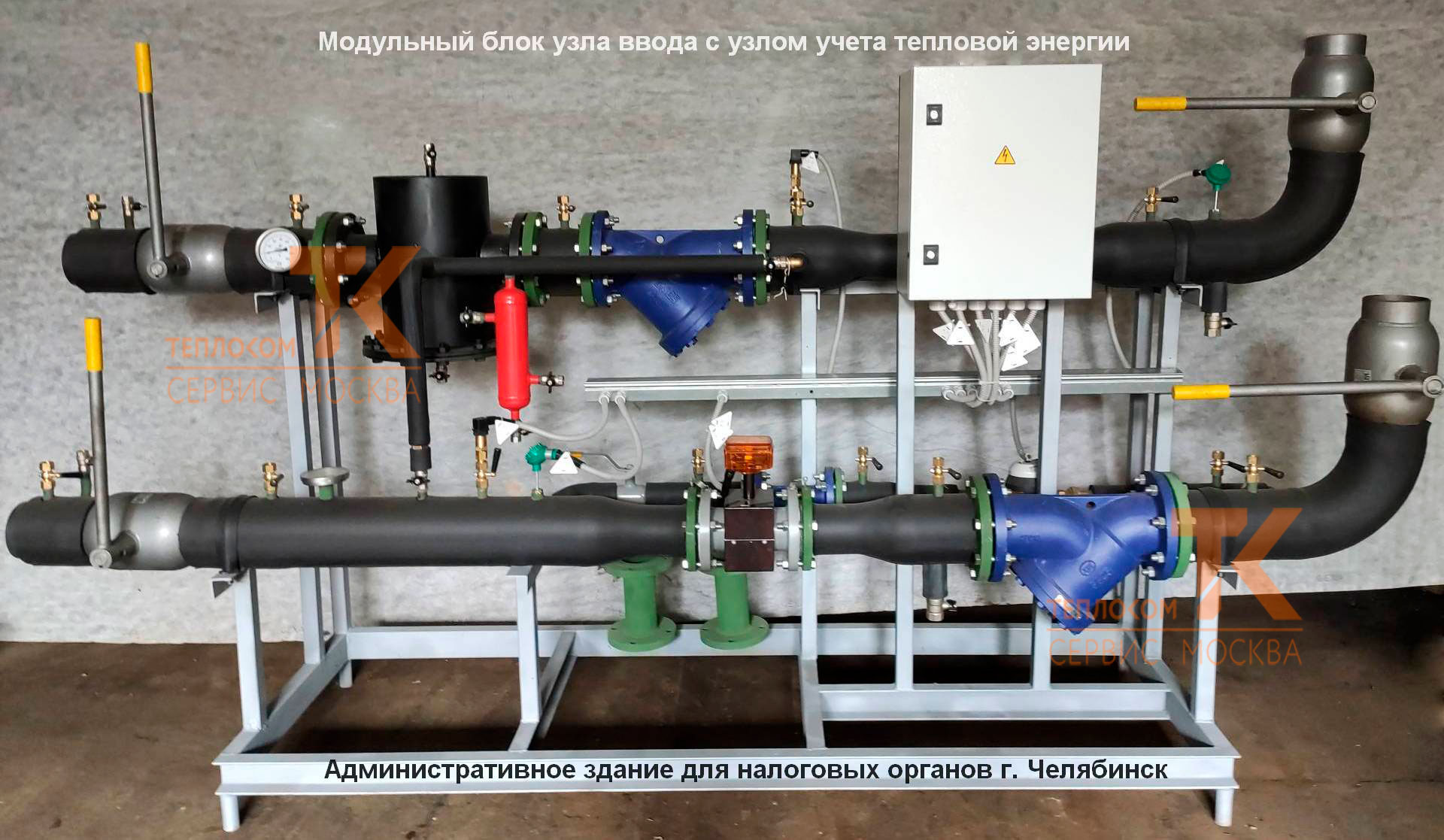

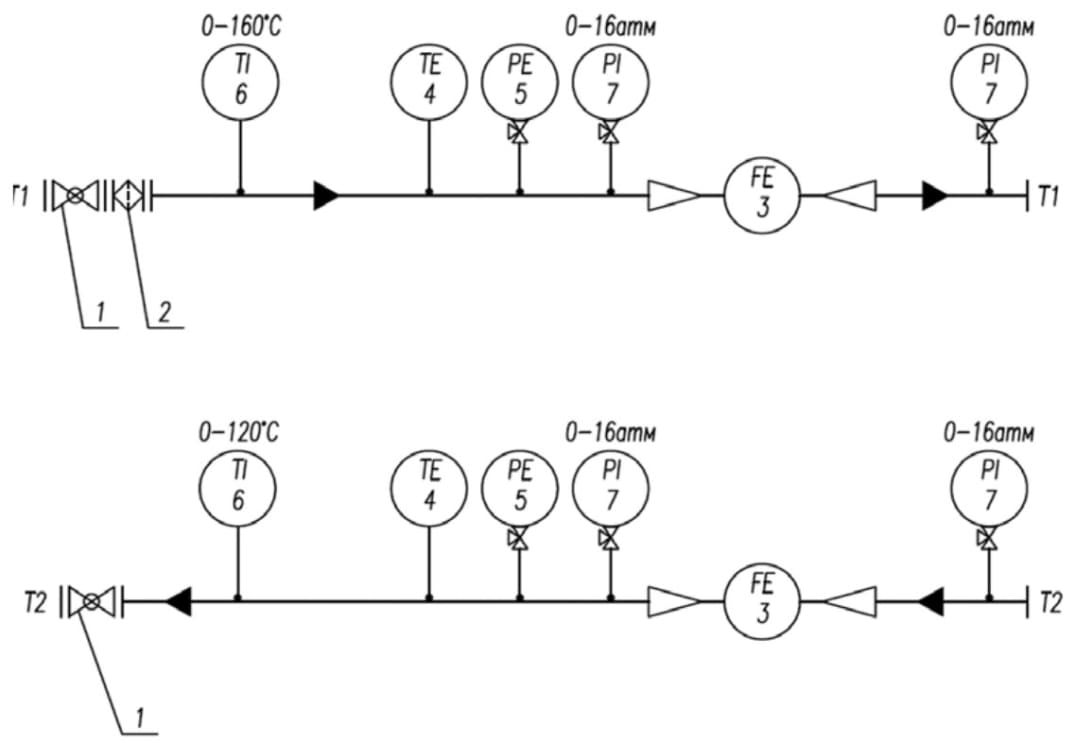

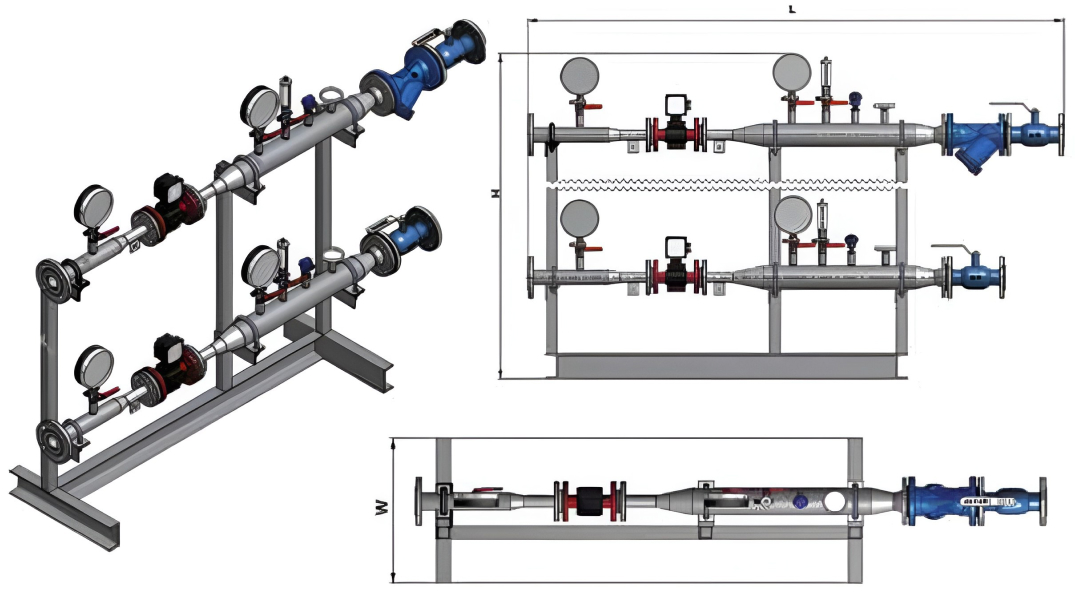

Модуль БИТП узла ввода с узлом учета тепловой энергии
Цена БИТП от 230 000 р.
| No ПП | No на схеме | Наименование оборудования и приборов | Ед. изм. | Кол-во |
| 1 | 1 | Кран шаровой фланцевый, Ру25 | шт. | 2 |
| 2 | 2 | Фильтр магнитно-механический фланцевый, Ру16 | шт. | 1 |
| 3 | 3 | Расходомер электромагнитный | шт. | 2 |
| 4 | 4 | Комплект термометров сопротивления | шт. | 1 |
| 5 | 5 | Датчик давления, 1,6МПа | шт. | 2 |
| 6 | 6 | Термометр показывающий | шт. | 2 |
| 7 | 7 | Манометр показывающий | шт. | 4 |

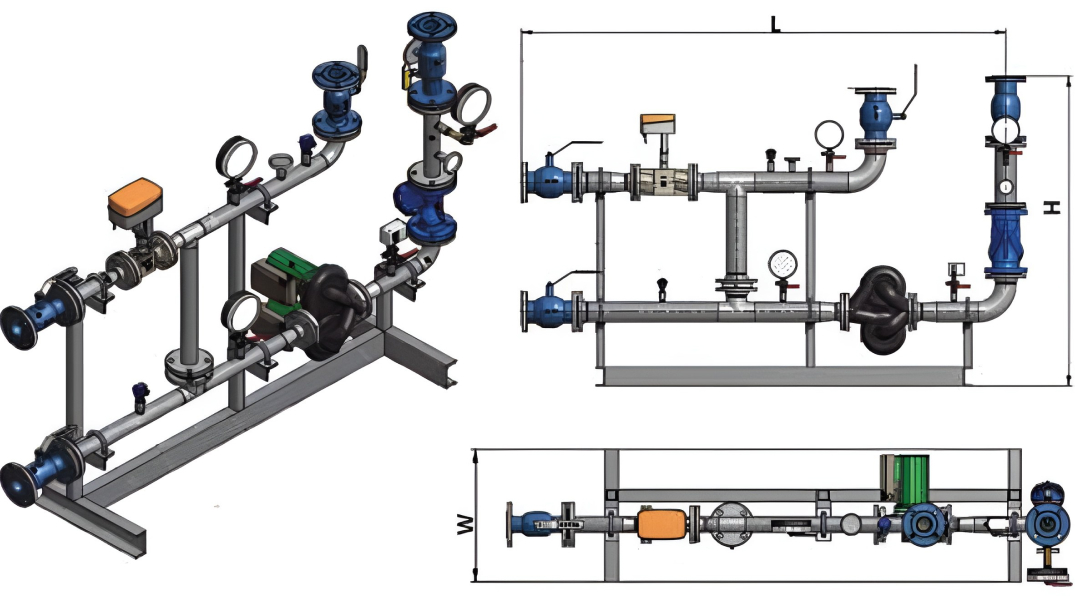

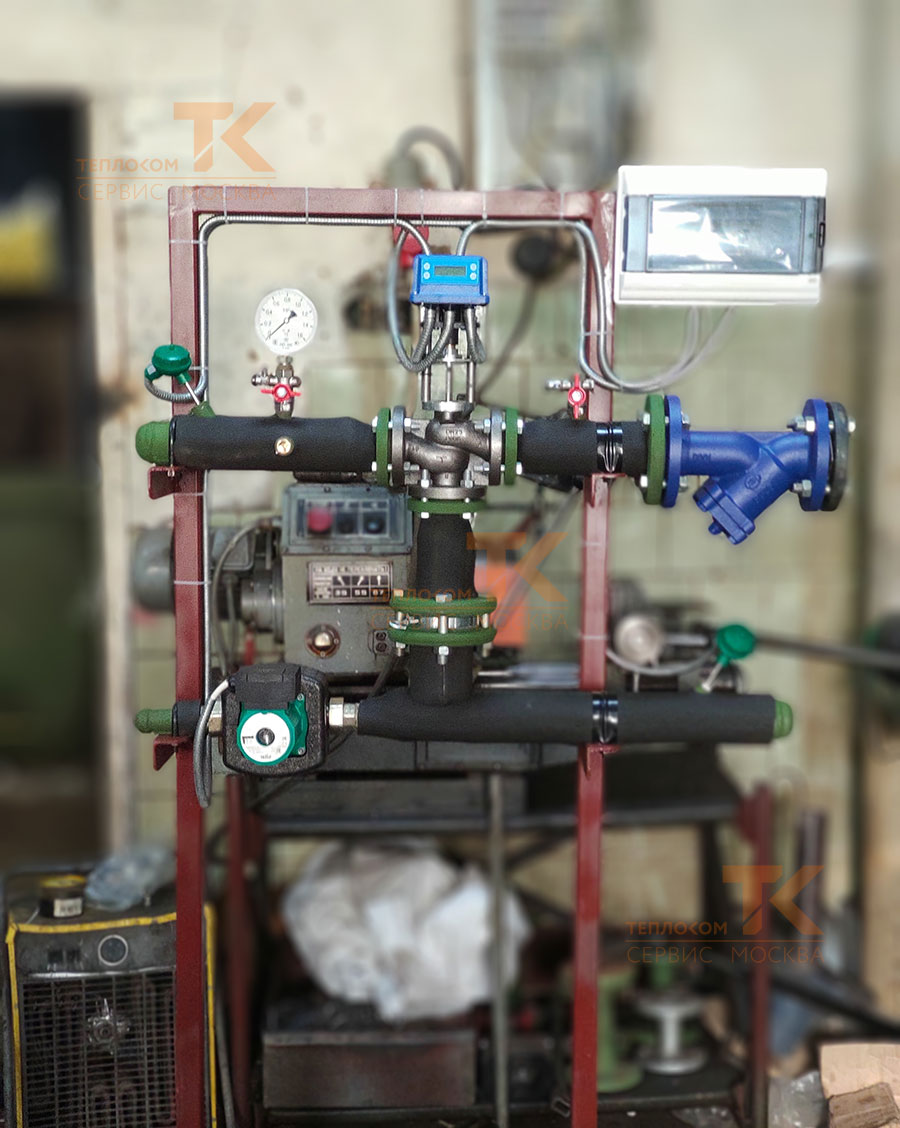

Модуль зависимого присоединения системы отопления
Цена БИТП от 350 000 р.
| No ПП | No на схеме | Наименование оборудования и приборов | Ед. изм. | Кол-во |
| 1 | 1 | Кран шаровой фланцевый, Ру25 | шт. | 3 |
| 2 | 2 | Фильтр магнитно-механический фланцевый, Ру16 | шт. | 1 |
| 3 | 3 | Клапан обратный межфланцевый, Ру16 | шт. | 1 |
| 4 | 4 | Насос циркуляционный фланцевый, Ру10 | шт. | 1 |
| 5 | 5 | Двухходовой регулирующий клапан | шт. | 1 |
| 6 | 7 | Термометр сопротивления | шт. | 2 |
| 7 | 8 | Термометр показывающий | шт. | 2 |
| 8 | 9 | Манометр показывающий | шт. | 3 |
| 9 | 10 | Манометр электроконтактный | шт. | 1 |
| 10 | 11 | Клапан балансировочный фланцевый | шт. | 1 |
Как заказать
01/ заявка
Вы отправляете нам заявку удобным для вас способом, где указываете, что вам необходимо.
Наш специалист связывается с вами и уточняет необходимую информацию, направляет вам опросный лист.
02/ расчет и согласование
На основании полученных данных мы готовим для вас коммерческое предложение с указанием всей комплектации БИТП / ИТП и итоговой стоимостью.
03/ производство
Разработка и согласование проектной документации под конкретные нужды заказчика.
Заключаем договорные отношения и запускаем производство вашего БИТП.
04/ монтаж и пусконаладочные работы
Осуществляем монтаж оборудования, его настройку и запуск.
05/ испытания
Производим финальные испытания, подписываем акт выполненных работ
Обратите внимание!
Исходные данные для эскизного проектирования и формирования адресного
коммерческого предложения по блочным индивидуальным тепловым пунктам
формируются на основе опросного листа.
